ステンレス継手　フランジステンレス継手　フランジ

ガスケット座寸法

JIS B 2220-2004　　　　　単位：㎜
呼び径 はめ込み形 溝形
C3 C4 f3 f4 C1 C3 f3 C2 C4 f4
10 38 39 6 5 28 38 6 27 39 5
15 42 43 6 5 32 42 6 31 43 5
20 50 51 6 5 38 50 6 37 51 5
25 60 61 6 5 45 60 6 44 61 5
32 70 71 6 5 55 70 6 54 71 5
40 75 76 6 5 60 75 6 59 76 5
50 90 91 6 5 70 90 6 59 76 5
65 110 111 6 5 90 110 6 89 111 5
80 120 121 6 5 100 120 6 99 121 5
90 130 131 6 5 110 130 6 109 131 5
100 145 146 6 5 125 145 6 124 146 5
125 175 176 6 5 150 175 6 149 179 5
150 215 216 6 5 190 215 6 189 216 5
200 260 261 6 5 230 260 6 229 261 5
250 325 326 6 5 295 325 6 294 326 5
300 375 376 6 5 340 375 6 339 376 5
350 415 416 6 5 380 415 6 379 416 5
400 475 476 6 5 440 475 6 439 476 5
450 523 524 6 5 483 523 6 482 524 5
500 575 576 6 5 535 575 6 534 576 5
550 625 626 6 5 585 625 6 584 626 5
600 675 676 6 5 635 675 6 634 676 5
650 727 728 6 5 682 727 6 681 728 5
700 777 778 6 5 732 777 6 731 778 5
750 832 833 6 5 787 832 6 786 833 5
800 882 883 6 5 837 882 6 836 883 5
850 934 935 6 5 889 934 6 888 935 5
900 987 988 6 5 937 987 6 936 988 5
1000 1092 1094 6 5 1042 1092 6 1040 1094 5
1100 1192 1194 6 5 1142 1192 6 1140 1194 5
1200 1292 1294 6 5 1237 1292 6 1235 1294 5
1300 1392 1394 6 5 1337 1392 6 1335 1394 5
1350 1442 1444 6 5 1387 1442 6 1385 1444 5
1400 1492 1494 6 5 1437 1492 6 1435 1494 5
1500 1592 1594 6 5 1537 1592 6 1535 1594 5
JIS B 2220-2004　　　　　単位：㎜
大きさの
呼び		 外径寸法 内径寸法 座の外径(最少)
平面座
ラージメール
ラージタング		 スモール
メール		 スモール
タング		 ラージフィメール
ラージグループ		 スモール
フィメール		 スモール
グループ		 ラージタング
スモールタング		 ラージグループ
スモールグループ		 スモールフィメール
スモールグループ		 ラージフィメール
ラージグループ
A B R S T W X Y U Z K L
15 1/2 34.9 18.3 35.1 36.5 19.9 36.5 25.4 23.8 44 46
20 3/4 42.9 23.9 42.9 44.4 25.4 44.4 33.3 31.8 52 54
25 1 50.8 30.2 47.8 52.4 31.8 49.2 38.1 36.5 57 62
(32) 1 1/4 63.5 38.1 57.2 65.1 39.7 58.7 47.6 46.0 67 75
40 1 1/2 73.0 44.4 63.5 74.6 46.0 65.1 54.0 52.4 73 84
50 2 92.1 57.2 82.6 93.7 58.8 84.1 73.0 71.4 92 103
65 2 1/2 104.8 68.3 95.2 106.4 69.8 96.8 85.7 84.1 105 116
80 3 127.0 84.1 117.5 128.6 85.7 119.1 108.0 106.4 127 138
(90) 3 1/2 139.7 96.8 130.2 141.3 98.4 131.8 120.6 119.1 140 151
100 4 157.2 109.5 144.5 158.8 111.1 146.0 131.8 130.2 157 168
(125) 5 185.7 136.5 173.0 187.3 138.1 174.6 160.3 158.8 186 192
150 6 215.9 161.9 203.2 217.4 163.5 204.8 190.5 188.9 216 227
200 8 269.9 212.7 254.0 271.5 214.3 255.6 238.1 236.5 270 281
250 10 323.8 266.7 304.8 325.4 268.3 306.4 285.8 284.2 324 335
300 12 381.0 317.5 362.0 382.6 319.1 363.5 342.9 341.3 381 392
350 14 412.8 349.2 393.7 414.3 350.8 395.3 374.6 373.1 413 424
400 16 469.9 400.0 447.5 471.5 401.6 449.3 425.4 423.9 470 481
450 18 533.4 450.8 511.2 535.0 452.4 512.8 489.0 487.4 533 544
500 20 584.2 501.6 558.8 585.8 503.2 560.4 533.4 531.8 584 595
600 24 692.2 603.2 666.8 693.7 604.8 668.3 641.4 639.8 692 703

呼び圧力２Kフランジ

JIS B 2220-2004(参考)　　　　　単位：㎜
呼び径 適用管
の
外径		 ※内径 外径 厚み ボルト穴 重量(kg)
中心径 数 径 SOP形 BL形
A B d0 D t C
450 18 457.2 460.0 605 22 555 16 23 19.9 48.8
500 20 508.0 511.0 655 22 605 20 23 21.5 57.1
550 22 558.8 562.0 720 24 685 20 25 28.2 75.2
600 24 609.6 613.0 770 24 715 20 25 30.4 86.3
650 26 660.4 664.0 825 24 770 24 25 33.5 99.1
700 28 711.2 715 875 24 820 24 25 35.8 111.8
750 30 762.0 766.0 945 24 880 24 27 43.0 130.3
800 32 812.8 817.0 995 24 930 24 27 45.4 144.7
850 34 863.6 868.0 1045 24 980 24 27 47.8 159.9
900 36 914.4 919.0 1095 24 1030 24 27 50.1 175.8
1000 40 1016.0 1021.0 1195 26 1130 28 27 58.9 226.9
1100 44 1117.6 1122.0 1305 26 1240 28 27 67.9 271.2
1200 48 1219.2 1224.0 1420 26 1350 32 27 79.7 321.2
1350 48 1371.6 1376.0 1575 26 1505 32 27 90.5 396.2
1500 60 1524.0 1529.0 1730 28 1660 36 27 109.6 515.4

備考
1.呼び径が400A以下のフランジは呼び圧力5Kフランジの基準寸法を適用する。
2.フランジのガスケット座は、呼び圧力5Kフランジを適用する。
3.内径寸法は参考値を示す。

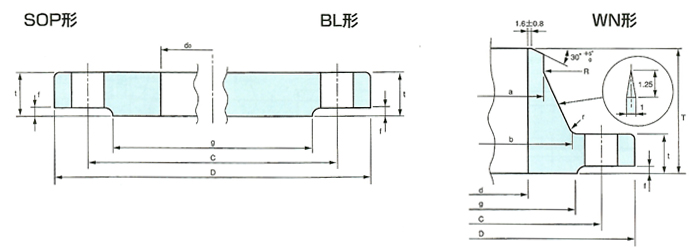

呼び圧力16Kフランジ

JIS B 2220-2004　　　　　単位：㎜
呼び径 適用管
の
外径		 内径 外径 厚み 全長 ハブ部分 ガスケット座 ボトル穴 重量(kg)
ハブ先 ハブ元 半径 座厚 座径 中心径 数 径 SOP形 SOH形 BL形
A B d0 D t T a b r f g C
10 3/8 17.3 17.8 90 12 16 26 28 4 1 46 65 4 15 0.51 0.52 0.53
15 1/2 21.7 22.2 95 12 16 30 32 4 1 51 70 4 15 0.56 0.58 0.60
20 3/4 27.2 27.7 100 14 20 38 42 4 1 56 75 4 15 0.72 0.75 0.79
25 1 34.0 34.5 125 14 20 46 50 4 1 67 90 4 19 1.13 1.16 1.22
32 1 1/4 42.7 43.2 135 16 22 56 60 5 2 76 100 4 19 1.46 1.53 1.66
40 1 1/2 48.6 49.1 140 16 24 62 66 5 2 81 105 4 19 1.56 1.64 1.79
50 2 60.5 61.1 155 16 24 76 80 5 2 96 120 8 19 1.7 1.83 2.09
65 2 1/2 76.3 77.1 175 18 26 94 98 5 2 116 140 8 19 2.4 2.558 3.08
80 3 89.1 90.0 200 20 28 108 112 6 2 132 160 8 23 3.5 3.61 4.41
90 3 1/2 101.6 102.6 210 20 30 120 124 6 2 145 170 8 23 3.7 3.89 4.92
100 4 114.3 115.4 225 22 34 134 138 6 2 160 185 8 23 4.5 4.87 6.29
125 5 139.8 141.2 270 22 34 164 170 6 2 195 225 8 25 6.5 7.09 9.21
150 6 165.2 166.6 305 24 38 196 202 6 2 230 260 12 25 8.7 9.57 12.7
200 8 216.3 218.0 350 26 40 244 252 6 2 275 305 12 25 10.9 12.0 18.4
250 10 267.4 269.5 430 28 44 304 312 6 2 345 380 12 27 18.0 20.1 30.4
300 12 318.5 321.0 480 30 48 354 364 8 3 395 430 16 27 21.5 24.3 40.5
350 14 355.6 358.1 540 34 52 398 408 8 3 440 480 16 33 30.8 34.4 57.5
400 16 406.4 409.0 605 38 60 446 456 10 3 495 540 16 33 42.8 47.4 81.7
450 18 457.2 460.0 675 40 64 504 514 10 3 560 605 20 33 55.1 61.8 107
500 20 508.0 511.0 730 42 68 558 568 10 3 615 660 20 33 65.1 73.7 132
550 22 558.8 562.0 795 44 70 612 622 10 3 670 720 20 39 77.9 87.9 163
600 24 609.6 613.0 845 46 74 666 676 10 3 720 770 24 39 86.0 98.4 192

備考　1.JIS B2220はSOP形の規定はなく、呼び径10A～600AのSOH形FFとBL形FFを規定している。

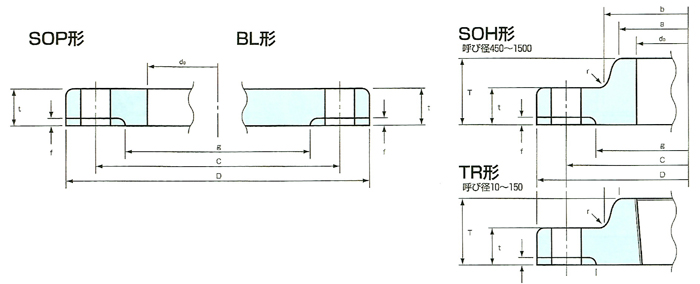

呼び圧力5Kフランジ

JIS B 2220-2004　　　　　単位：㎜
呼び径 適用管
の
外径		 共通部分 SOP形及びSOH形
外径 厚み ガスケット座 ボトル穴 内径 全長 ハブ部分
A B D t 座厚 座径 中心径 径 数 ハブ先 ハブ元 半径
※BL BL以外 f g c d0 T a b r
10 3/8 17.3 75 9 9 1 39 55 12 4 17.8 13 23 26 4
15 1/2 21.7 80 9 9 1 44 60 12 4 22.2 13 27 30 4
20 3/4 27.2 85 10 10 1 49 65 12 4 27.7 15 33 36 4
25 1 34.0 95 10 10 1 59 75 12 4 34.5 17 41 44 4
32 1 1/4 42.7 115 12 12 2 70 90 15 4 43.2 19 50 53 4
40 1 1/2 48.6 120 12 12 2 75 95 15 4 49.1 20 56 60 4
50 2 60.5 130 14 14 2 85 105 15 4 61.1 24 69 73 4
65 2 1/2 76.3 155 14 14 2 110 130 15 4 77.1 27 86 91 4
80 3 89.1 180 14 14 2 121 145 19 4 90.0 30 99 105 4
90 3 1/2 101.6 190 14 14 2 131 155 19 4 102.6 – – – –
100 4 114.3 200 16 16 2 141 165 19 8 115.4 36 127 130 4
125 5 139.8 235 16 16 2 176 200 19 8 141.2 40 154 161 4
150 6 165.2 265 18 18 2 206 230 19 8 166.6 40 182 189 4
175 7 190.7 300 18 18 2 232 260 23 8 192.1 – – – –
200 8 216.3 320 20 20 2 252 280 23 8 218.0 – – – –
225 9 241.8 345 20 20 2 277 305 23 12 243.7 – – – –
250 10 267.4 385 22 22 2 317 345 23 12 269.5 – – – –
300 12 318.5 430 22 22 3 360 390 23 12 321.0 – – – –
350 14 355.6 480 24 24 3 403 435 25 12 358.1 – – – –
400 16 406.4 540 24 24 3 463 495 25 16 409.0 – – – –
450 18 457.2 605 24 24 3 523 555 25 16 460.0 40 495 500 5
500 20 508.0 655 24 24 3 573 605 25 20 511.0 40 546 552 5
550 22 558.8 720 26 26 3 630 665 27 20 562.0 42 597 603 5
600 24 609.6 770 26 26 3 680 715 27 20 613.0 44 648 654 5
650 26 660.4 825 28 26 3 735 770 27 24 664.0 48 702 708 5
700 28 711.2 875 30 26 3 785 820 27 24 715.0 48 751 758 4
750 30 762.0 945 32 28 3 840 880 33 24 766.0 52 802 810 5
800 32 812.8 995 34 28 3 890 930 33 24 817.0 52 854 862 5
850 34 863.6 1045 36 28 3 940 980 33 24 868.0 54 904 912 5
900 36 914.4 1095 36 30 3 990 1030 33 24 919.0 56 956 964 5
1000 40 1016.0 1195 40 32 3 1090 1130 33 28 1021.0 60 1058 1066 5
1100 44 1117.6 1305 44 32 3 1200 1240 33 28 1122.0 71 1158 1170 7
1200 48 1219.2 1420 48 34 3 1305 1350 33 32 1224.0 77 1260 1272 7
1350 54 1371.6 1575 54 34 3 1460 1505 33 32 1376.0 80 1414 1426 7
1500 60 1524.0 1730 58 36 3 1615 1660 33 36 1529.0 86 1568 1580 7

備考
1.SW/WNの内径は15A～500A：SGP 550A-1100A：管厚7.9、1100A～1200A：管厚9.5、1350A～1500A：管厚12.7を記載している。接合する鋼管の内径によって調節する
2.LJのコーナーは(C0)はC面及びR面どちらでもよい

JIS B 2220-2004　　　　　単位：㎜
呼び径 SOP形及びSOH形 SW/WN WN形 質量(kg)
LJ TR
ねじの呼び		 SW
ソケットの深さ		 内径 ハブ部 全長 すみ肉
の半径
A B 内径 面取り ハブ先 ハブ元 SOP WN LJ SOH BL
d0 C0 – S d a b T r
10 3/8 – – Rc3/8 10 12.7 17.3 26 24 4 0.26 0.30 – 0.28 0.28
15 1/2 23.4 3 Rc 1/2 10 16.1 21.7 31 25 4 0.30 0.35 0.29 0.31 0.32
20 3/4 28.9 3 Rc3/4 13 21.6 27.2 38 28 4 0.36 0.44 0.36 0.39 0.41
25 1 35.6 3 Rc1 13 27.6 34.0 46 30 4 0.45 0.56 0.44 0.50 0.52
32 1 1/4 44.3 4 Rc1 1/4 13 35.7 42.7 55 33 4 0.79 0.94 0.76 0.84 0.91
40 1 1/2 50.4 4 Rc1 1/2 13 41.6 48.6 62 34 4 0.82 1.03 0.80 0.91 1.00
50 2 62.7 4 Rc2 16 52.9 60.5 73 36 4 1.06 1.33 1.03 1.20 1.38
65 2 1/2 78.7 5 Rc2 1/2 16 67.9 76.3 91 39 4 1.48 1.92 1.44 1.74 2.00
80 3 91.6 5 Rc3 16 80.7 89.1 105 41 4 1.97 2.53 1.92 2.35 2.67
90 3 1/2 104.1 5 – – 93.2 101.6 117 41 4 2.08 2.74 2.02 – 2.99
100 4 116.9 5 Rc4 – 105.3 114.3 128 41 4 2.35 3.04 2.28 2.99 3.66
125 5 143.0 6 Rc5 – 130.8 139.8 156 43 4 3.20 4.17 3.08 4.29 5.16
150 6 168.4 6 Rc6 – 155.2 165.2 184 49 4 4.39 5.87 4.25 5.74 7.47
175 7 – – – – 180.1 190.7 209 49 4 5.42 7.16 – – 9.52
200 8 219.5 6 – – 204.7 216.3 235 53 4 6.24 8.50 6.06 – 12.1
225 9 – – – – 229.4 241.8 261 54 4 6.57 9.30 – – 13.9
250 10 271.7 6 – – 254.2 267.4 290 61 4 9.39 13.2 9.11 – 19.2
300 12 322.8 9 – – 304.7 318.5 342 62 4 10.2 15.1 9.76 – 24.2
350 14 360.2 9 – – 339.8 355.6 385 73 4 14.0 21.2 13.4 – 33.0
400 16 411.2 9 – – 390.6 406.4 438 76 4 16.9 26.2 16.2 – 41.7
450 18 462.3 9 – – 441.4 457.2 491 79 5 21.4 32.7 23.9 24.9 52.7
500 20 514.4 9 – – 492.2 508.0 541 79 5 23.0 35.4 25.6 27.0 61.6
550 22 565.2 9 – – 543.0 558.8 593 81 5 31.1 44.4 33.0 34.5 80.8
600 24 616.0 9 – – 593.8 609.6 643 81 5 32.5 47.8 36.2 37.8 92.7
650 26 – – – – 644.6 660.4 698 85 5 35.6 54.3 – 43.2 114
700 28 – – – – 695.4 711.2 748 94 5 38.0 60.6 – 45.8 138
750 30 – – – – 746.2 762.0 802 100 5 48.4 75.4 – 57.7 171
800 32 – – – – 797.0 812.8 852 100 5 51.2 79.5 – 61.3 202
850 34 – – – – 847.8 863.6 902 108 5 53.9 87.0 – 65.3 237
900 36 – – – – 898.6 914.4 952 108 5 60.7 95.2 – 73.1 260
1000 40 – – – – 1000.2 1016.0 1052 116 5 70.1 111 – 84.8 345
1100 44 – – – – 1098.6 1117.6 1162 136 8 81.6 146 – 105 454
1200 48 – – – – 1200.2 1219.2 1272 155 8 101 190 – 129 586
1350 54 – – – – 1346.2 1371.6 1427 164 8 116 240 – 151 814
1500 60 – – – – 1498.6 1524.0 1582 172 10 137 284 – 180 1060

呼び圧力10Kフランジ

　
JIS B 2220-2004(参考)　　　　　単位：㎜
呼び径 適用管
の
外径		 共通部分 SOP形及びSOH形
外径 厚み ガスケット座 ボルト穴 内径 全長 ハブ部分
A B D t 座厚 座径 中心径 径 数 ハブ先 ハブ元 半径
※BL BL以外 f g C d0 T a b r
10 3/8 17.3 90 12 12 1 46 65 15 4 17.8 16 23 26 4
15 1/2 21.7 95 12 12 1 51 70 15 4 22.2 16 27 30 4
20 3/4 27.2 100 14 14 1 56 75 15 4 27.7 20 33 36 4
25 1 34.0 125 14 14 1 67 90 19 4 34.5 20 41 44 4
32 1 1/4 42.7 135 16 16 2 76 100 19 4 43.2 22 50 53 4
40 1 1/2 48.6 140 16 16 2 81 105 19 4 49.1 24 56 60 4
50 2 60.5 155 16 16 2 96 120 19 4 61.1 24 69 73 4
65 2 1/2 76.3 175 18 18 2 116 140 19 4 77.1 27 86 91 4
80 3 89.1 185 18 18 2 126 150 19 8 90.0 30 99 105 4
90 3 1/2 101.6 195 18 18 2 136 160 19 8 102.6 – – – –
100 4 114.3 210 18 18 2 151 175 19 8 115.4 36 127 130 4
125 5 139.8 250 20 20 2 182 210 23 8 141.2 40 154 161 4
150 6 165.2 280 22 22 2 212 240 23 8 166.6 40 182 189 4
175 7 190.7 305 22 22 2 237 265 23 12 192.1 – – – –
200 8 216.3 330 22 22 2 262 290 23 12 218.0 (32) (234) (238) (6)
225 9 241.8 350 22 22 2 282 310 23 12 243.7 – – – –
250 10 267.4 400 24 24 2 324 355 25 12 269.5 36 288 292 6
300 12 318.5 445 24 24 3 368 400 25 16 321.0 38 340 346 6
350 14 355.6 490 26 26 3 413 445 25 16 358.1 42 380 386 6
400 16 406.4 560 28 28 3 475 510 27 16 409.0 44 436 442 6
450 18 457.2 620 30 30 3 530 565 27 20 460.0 48 496 502 6
500 20 508.0 675 30 30 3 585 620 27 20 511.0 48 548 554 6
550 22 558.8 745 34 32 3 640 680 33 20 562.0 52 604 610 6
600 24 609.6 795 36 32 3 690 730 33 24 613.0 52 656 662 6
650 26 660.4 845 38 34 3 740 780 33 24 664.0 56 706 712 6
700 28 711.2 905 40 34 3 800 840 33 24 715.0 58 762 770 6
750 30 762.0 970 44 36 3 855 900 33 24 766.0 62 816 824 6
800 32 812.8 1020 46 36 3 905 950 33 28 817.0 64 868 876 6
850 34 863.6 1070 48 36 3 955 1000 33 28 868.0 66 920 928 6
900 36 914.4 1120 50 38 3 1005 1050 33 28 919.0 70 971 979 6
1000 40 1016.0 1235 56 40 3 1110 1160 39 28 1021.0 74 1073 1081 6
1100 44 1117.6 1345 62 42 3 1220 1270 39 28 1122.0 95 1175 1185 6
1200 48 1219.2 1465 66 44 3 1325 1380 39 32 1224.0 101 1278 1290 6
1350 54 1371.6 1630 74 48 3 1480 1540 45 36 1376.0 110 1432 1450 6
1500 60 1524.0 1795 82 50 3 1635 1700 45 40 1529.0 123 1585 1605 6

備考
1.SW/WNの内径は15A～500A：SGP 550A-1100A：管厚7.9、1100A～1200A：管厚9.5、1350A～1500A：管厚12.7を記載している。接合する鋼管の内径によって調節する
2.LJのコーナーは(C0)はC面及びR面どちらでもよい

JIS B 2220-2004　　　　　単位：㎜
呼び径 SOP形及びSOH形 SW/WN WN形 質量(kg)
LJ TR
ねじの呼び		 SW
ソケットの深さ		 内径 ハブ部 全長 すみ肉
の半径
A B 内径 面取り ハブ先 ハブ元 SOP WN LJ SOH BL
d0 C0 – S d a b T r
10 3/8 – – Rc3/8 10 12.7 17.3 28 29 4 0.51 0.55 – 0.52 0.53
15 1/2 23.4 3 Rc 1/2 10 16.1 21.7 33 31 4 0.56 0.63 0.56 0.58 0.60
20 3/4 28.9 3 Rc3/4 13 21.6 27.2 38 32 4 0.72 0.80 0.71 0.75 0.79
25 1 35.6 3 Rc1 13 27.6 34.0 44 36 4 1.12 1.26 1.11 1.17 1.22
32 1 1/4 44.3 4 Rc1 1/4 13 35.7 42.7 56 38 4 1.47 1.67 1.45 1.54 1.66
40 1 1/2 50.4 4 Rc1 1/2 13 41.6 48.6 62 38 4 1.55 1.78 1.53 1.65 1.79
50 2 62.7 4 Rc2 16 52.9 60.5 75 40 4 1.86 2.18 1.83 1.99 2.23
65 2 1/2 78.7 5 Rc2 1/2 16 67.9 76.3 92 44 4 2.58 3.07 2.53 2.79 3.24
80 3 91.6 5 Rc3 16 80.7 89.1 105 45 5 2.58 3.17 2.52 2.90 3.48
90 3 1/2 104.1 5 – – 93.2 101.6 117 45 5 2.73 3.40 2.66 – 3.90
100 4 116.9 5 Rc4 – 105.3 114.3 130 45 5 3.10 3.89 3.02 3.70 4.57
125 5 143.0 6 Rc5 – 130.8 139.8 156 47 5 4.73 5.77 4.60 5.70 7.18
150 6 168.4 6 Rc6 – 155.2 165.2 184 53 5 6.30 7.86 6.14 7.48 10.1
175 7 – – – – 180.1 190.7 210 55 5 6.75 8.70 – – 11.8
200 8 219.5 6 – – 204.7 216.3 238 58 5 7.46 10.1 7.28 7.98 13.9
225 9 – – – – 229.4 241.8 261 58 5 7.70 10.6 – – 15.8
250 10 271.7 6 – – 254.2 267.4 292 65 6 11.8 16.0 12.3 12.7 22.6
300 12 322.8 9 – – 304.7 318.5 345 68 6 12.6 18.1 13.2 13.8 27.8
350 14 360.2 9 – – 339.8 355.6 388 79 6 16.3 24.8 17.4 18.2 36.9
400 16 411.2 9 – – 390.6 406.4 442 85 6 23.2 34.2 24.8 25.8 52.1
450 18 462.3 9 – – 441.4 457.2 495 90 6 29.3 42.7 32.3 33.4 68.4
500 20 514.4 9 – – 492.2 508.0 546 99 6 33.3 50.3 36.4 38.0 81.6
550 22 565.2 9 – – 543.0 558.8 597 111 6 42.9 64.4 47.7 49.4 112
600 24 616.0 9 – – 593.8 609.6 648 112 6 45.4 69.1 50.8 52.6 134
650 26 – – – – 644.6 660.4 700 116 6 51.8 78.7 – 60.2 161
700 28 – – – – 695.4 711.2 754 132 6 59.0 94.5 – 70.2 196
750 30 – – – – 746.2 762.0 807 139 6 72.8 114 – 86.5 248
800 32 – – – – 797.0 812.8 858 139 6 76.0 120 – 92.0 286
850 34 – – – – 847.8 863.6 908 139 6 80.1 126 – 98.7 330
900 36 – – – – 898.6 914.4 959 140 6 88.9 138 – 110 377
1000 40 – – – – 1000.2 1016.0 1065 151 6 109 171 – 133 512
1100 44 – – – – 1098.6 1117.6 1174 170 10 131 222 – 175 675
1200 48 – – – – 1200.2 1219.2 1281 182 10 163 275 – 215 854
1350 54 – – – – 1346.2 1371.6 1438 200 10 204 363 – 274 1180
1500 60 – – – – 1498.6 1524.0 1598 218 12 248 459 – 340 1590

呼び圧力20Kフランジ

　
JIS B 2220-2004(参考)　　　　　単位：㎜
呼び径 適用管
の
外径		 共通部分 SOP形及びSOH形
外径 厚み ガスケット座 ボルト穴 内径 全長 ハブ部分
A B D t 座厚 座径 中心径 径 数 ハブ先 ハブ元 半径
※BL BL以外 f g C d0 T a b r
10 3/8 17.3 90 14 14 1 46 65 15 4 17.8 20 30 32 4
15 1/2 21.7 95 14 14 1 51 70 15 4 22.2 20 34 36 4
20 3/4 27.2 100 16 16 1 56 75 15 4 27.7 22 40 42 4
25 1 34.0 125 16 16 1 67 90 19 4 34.5 24 48 50 4
32 1 1/4 42.7 135 18 18 2 76 100 19 4 43.2 26 56 60 5
40 1 1/2 48.6 140 18 18 2 81 105 19 4 49.1 26 62 66 5
50 2 60.5 155 18 18 2 96 120 19 4 61.1 26 76 80 5
65 2 1/2 76.3 175 20 20 2 116 140 19 4 77.1 30 100 104 5
80 3 89.1 200 22 22 2 132 160 23 8 90.0 34 113 117 6
90 3 1/2 101.6 210 24 24 2 145 170 23 8 102.6 36 126 130 6
100 4 114.3 225 24 24 2 160 185 23 8 115.4 36 138 142 6
125 5 139.8 270 26 26 2 195 225 25 8 141.2 40 166 172 6
150 6 165.2 305 28 28 2 230 260 25 12 166.6 42 196 202 2
200 8 216.3 350 30 30 2 275 305 25 12 218.0 46 244 252 6
250 10 267.4 430 34 34 2 345 380 27 12 269.5 52 304 312 6
300 12 318.5 480 36 36 3 395 430 27 16 321.0 56 354 364 8
350 14 355.6 540 40 40 3 440 480 33 16 358.1 62 398 408 8
400 16 406.4 605 46 46 3 495 540 33 16 409.0 70 446 456 10
450 18 457.2 675 48 48 3 560 605 33 20 460 78 504 514 10
500 20 508.0 730 50 50 3 615 660 33 20 511 84 558 568 10
550 22 558.8 795 52 52 3 670 720 39 20 562 90 612 622 10
600 24 609.6 845 56 54 3 720 770 39 24 613 96 666 676 10
650 26 660.4 945 60 60 5 790 850 48 24 664 – – – –
700 28 711.2 995 64 64 5 840 900 48 24 715 – – – –
750 30 762.0 1080 68 68 5 900 970 56 24 766 – – – –
800 32 812.8 1140 72 72 5 960 1030 56 28 817 – – – –
850 34 863.6 1200 74 74 5 1020 1090 56 24 868 – – – –
900 36 914.4 1250 76 76 5 1070 1140 56 28 919 – – – –

備考
1.JIS B 2220は呼び径10～600のSOH形RFを規定している。但し、SOH形RF B形は呼び径10～50、C形は65～600のみを規定。
　他はJIS B 2238の基準寸法による。
2.内径(d)はJIS G 3454、3455及び3456のスケジュール40の場合を参考として示した。但し呼び径450以上は管厚12.7㎜とした。
3.TR形のネジはRc3/8～Rc6が規定されている。

JIS B 2220-2004　　　　　単位：㎜
呼び径 SOP形及びSOH形 SW/WN WN形 SOH(A･B･C)
溶剤部の寸法		 質量(kg)
LJ SW
ソケットの深さ		 内径 ハブ部 全長
A B 内径 面取り ハブ先 ハブ元 SOH WN SOP BL
d0 C0 S d a b T S1 m S2 n a ℓ A形 B形
10 3/8 – – 10 12.7 17.3 29 33 27 4 27 4 – – 0.58 0.58 0.61 0.58 0.59
15 1/2 23.4 3 10 16.1 21.7 34 34 31 4 31 4 – – 0.65 0.64 0.70 0.65 0.67
20 3/4 28.9 3 13 21.4 27.2 39 36 37 4 37 4 – – 0.81 0.80 0.88 0.80 0.86
25 1 35.6 3 13 27.2 34.0 47 38 44 4 44 4.5 – – 1.27 1.26 1.37 1.25 1.34
32 1 1/4 44.3 4 13 35.5 42.7 56 41 52 4 53 5 – – 1.58 1.57 1.73 1.57 1.73
40 1 1/2 50.4 4 13 41.2 48.6 62 41 58 4 59 5.5 – – 1.68 1.66 1.85 1.66 1.87
50 2 62.7 4 16 52.7 60.5 75 42 70 4 72 5.5 – – 1.89 1.86 2.12 1.89 2.20
65 2 1/2 78.7 5 16 65.9 76.3 92 48 94 6 – – 20° 6 2.73 2.81 3.11 2.60 3.24
80 3 91.6 5 16 78.1 89.1 105 51 107 6 – – 20° 6 3.85 3.95 4.30 3.80 4.63
90 3 1/2 104.1 5 – 93.2 101.6 118 54 120 6 – – 20° 6 4.47 4.59 5.08 4.40 5.67
100 4 116.9 5 – 102.3 114.3 134 58 132 6 – – 30° 6 5.03 5.18 5.95 4.90 6.61
125 5 143.0 6 – 126.6 139.8 162 64 160 7 – – 30° 6 7.94 8.15 9.31 7.80 10.50
150 6 168.4 6 – 151.0 165.2 192 73 186 8 – – 30° 6 10.4 10.7 12.6 10.10 14.4
200 8 219.5 6 – 199.9 216.3 244 77 237 9 – – 30° 6 13.1 13.6 16.6 12.60 20.8
250 10 271.7 6 – 248.8 267.4 298 87 290 10 – – 30° 6 23.1 23.8 28.3 21.90 36.2
300 12 322.8 9 – 297.9 318.5 352 94 345 11 – – 30° 6 27.2 28.1 34.9 25.8 47.4
350 14 360.2 9 – 333.4 355.6 398 110 384 12 – – 35° 6 38.4 39.5 50.2 36.2 66.1
400 16 411.2 9 – 381.0 406.4 452 123 437 13 – – 35° 7 53.9 55.6 71.7 51.7 97.0
450 18 462.3 9 – 431.8 457.2 510 134 490 15 – – 35° 7 71.0 72.9 92.8 66.1 126.0
500 20 514.4 9 – 482.6 508.0 561 136 544 16 – – 35° 7 84.6 86.7 108 77.4 155
550 22 565.2 9 – 533.4 558.8 616 143 595 16 – – 35° 7 102 104 128 92.2 190
600 24 616.0 9 – 584.2 609.6 670 149 646 18 – – 35° 7 115 117 144 101 231
650 26 – – – – – – – – – – – – – – – – 148 312
700 28 – – – – – – – – – – – – – – – – 168 370
750 30 – – – – – – – – – – – – – – – – 213 460
800 32 – – – – – – – – – – – – – – – – 249 547
850 34 – – – – – – – – – – – – – – – – 281 626
900 36 – – – – – – – – – – – – – – – – 297 695

呼び圧力30Kフランジ

　
JIS B 2220-2004(参考)　　　　　単位：㎜
呼び径 適用管
の
外径		 共通部分 SOP形及びSOH形
外径 厚み ガスケット座 ボルト穴 内径 全長 ハブ部分 内径
(C形)
A B D t 座厚 座径 中心径 数 径 ハブ先 ハブ元 半径
f G C d0 T a b r d
10 3/8 17.3 110 16 1 52 75 4 19 17.8 24 30 34 4 –
15 1/2 21.7 115 18 1 55 80 4 19 22.2 26 36 40 5 –
20 3/4 27.2 120 18 1 60 85 4 19 27.7 28 42 46 5 –
25 1 34.0 130 20 1 70 95 4 19 34.5 30 50 54 5 –
32 1 1/4 42.7 140 22 2 80 105 4 19 43.2 32 60 64 6 –
40 1 1/2 48.6 160 22 2 90 120 4 23 49.1 34 66 70 6 –
50 2 60.5 165 22 2 105 130 8 19 61.1 36 82 86 6 –
65 2 1/2 76.3 200 26 2 130 160 8 23 77.1 40 102 106 8 65.9
80 3 89.1 210 28 2 140 170 8 23 90.0 44 115 121 8 78.1
90 3 1/2 101.6 230 30 2 150 185 8 25 102.6 46 128 134 8 90.2
100 4 114.3 240 32 2 160 195 8 25 115.4 48 141 147 8 102.3
125 5 139.8 275 36 2 195 230 8 25 141.2 54 166 172 8 126.6
150 6 165.2 325 38 2 235 275 12 27 166.6 58 196 204 8 151.0
200 8 216.3 370 42 2 280 320 12 27 218.0 64 248 256 8 199.9
250 10 267.4 450 48 2 345 390 12 33 269.5 72 306 314 10 248.8
300 12 318.5 515 52 3 405 450 16 33 321.0 78 360 370 10 297.9
350 14 355.6 560 54 3 450 495 16 33 358.1 84 402 412 12 333.4
400 16 406.4 630 60 3 510 560 16 39 409.0 92 456 468 15 381.0

備考
1.JIS B 2220は呼び径10～400のSOH形RFとBL形及びWN形RFを規定しおり、SOP形の規定はない。
2.WN形の内径 dは、JIS G3454(圧力配管用炭素鋼鋼管)及びJIS G3456(高温配管用炭素鋼鋼管)のスケジュール40の場合の例を示したものである。

JIS B 2220-2004　　　　　単位：㎜
呼び径 SOH形,A,B,C形 WN形 重量
内径部詳細 内径 ハブ部 全長 半径
A B ハブ先 ハブ元 SOH形 WN形 SOP形 BL形
S1 m S2 n α l d a b T1 r A形 B･C形
10 3/8 27 4.0 27 4 – – – – – – – 1.00 1.00 – 1.0 1.00
15 1/2 31 4.0 40 5 – – 16.1 21.7 40 45 6 1.24 1.22 1.33 1.2 1.25
20 3/4 37 5.0 44 5 – – 21.4 27.2 44 45 6 1.36 1.34 1.45 1.3 1.38
25 1 44 6.0 52 5 – – 27.2 34.0 52 48 6 1.77 1.75 1.92 1.7 1.84
32 1 1/4 52 6.0 60 5 – – 35.5 42.7 62 52 6 2.17 2.15 2.39 2.2 2.32
40 1 1/2 58 6.0 66 5 – – 41.2 48.6 70 54 6 2.82 2.79 3.09 2.9 3.00
50 2 70 6.5 78 5 – – 52.7 60.5 84 57 8 2.89 2.86 3.24 2.8 3.14
65 2 1/2 96 9.5 – – 20° 6 65.9 76.3 104 69 8 4.88 4.96 5.70 4.8 5.50
80 3 109 9.5 – – 20° 6 78.1 89.1 118 73 8 5.70 5.80 6.72 5.6 6.63
90 3 1/2 122 9.5 – – 20° 6 90.2 101.6 130 74 8 7.13 7.25 8.32 7.0 8.55
100 4 135 9.5 – – 20° 6 102.3 114.3 142 76 8 8.01 8.16 9.41 7.8 10.0
125 5 160 9.5 – – 20° 6 126.6 139.8 172 86 10 11.6 11.9 14.0 11.4 15.3
150 6 186 9.5 – – 20° 6 151.0 165.2 202 95 10 17.0 17.3 20.3 16.3 22.2
200 8 237 9.5 – – 20° 6 199.9 216.3 254 102 10 22.2 22.6 27.2 21.1 32.6
250 10 290 10.0 – – 20° 6 248.8 267.4 312 118 12 36.8 37.5 45.3 35.0 55.2
300 12 345 12.0 – – 30° 6 297.9 318.5 366 127 15 49.1 50.0 61.0 47.0 77.9
350 14 383 13.0 – – 30° 6 333.4 355.6 406 134 15 60.4 61.5 74.6 56.6 96.9
400 16 435 14.0 – – 30° 7 381.0 406.4 462 149 20 82.0 83.7 103.0 76.9 136.0

呼び圧力40Kフランジ

　
JIS B 2220-2004(参考)　　　　　単位：㎜
呼び径 適用管
の
外径		 外径 内径 厚み ガスケット座 ハブ元 ボルト穴 ※WN形 重量(kg)
座厚 座径 中心径 数 径 内径 ハブ先 ハブ元 全長 SOP形 BL形 WN形
A B D d0 t f g r C d a b T1
10 3/8 17.3 110 17.8 18 1 52 6 75 4 19 – 17.3 38 53 1.2 1.2 1.3
15 1/2 21.7 115 22.2 20 1 55 6 80 4 19 16.1 21.7 40 53 1.3 1.4 1.5
20 3/4 27.2 120 27.7 20 1 60 6 85 4 19 21.4 27.2 45 58 1.5 1.6 1.7
25 1 34.0 130 34.5 22 1 70 6 95 4 19 27.2 34.0 54 63 1.9 2.1 2.2
32 1 1/4 42.7 140 43.2 24 2 80 6 105 4 19 35.5 42.7 62 69 2.4 2.7 2.8
40 1 1/2 48.6 160 49.1 24 2 90 6 120 4 23 41.2 48.6 72 72 3.1 3.5 3.5
50 2 60.5 165 61.1 26 2 105 8 130 8 19 52.7 60.5 88 75 3.3 3.9 4.1
65 2 1/2 76.3 200 77.1 30 2 130 8 160 8 23 65.9 76.3 108 81 5.5 6.6 6.9
80 3 89.1 210 90.0 32 2 140 8 170 8 23 78.1 89.1 119 85 6.4 8.0 7.9
90 3 1/2 101.6 230 102.6 34 2 150 8 185 8 25 90.2 101.6 130 88 7.9 10.1 9.4
100 4 114.3 250 115.4 36 2 165 10 205 8 25 102.3 114.3 146 104 9.9 12.9 12.3
125 5 139.8 300 141.2 40 2 200 12 250 8 27 126.6 139.8 183 116 15.9 20.8 20.0
150 6 165.2 355 166.6 44 2 240 15 295 12 33 151.0 165.2 215 120 23.2 30.8 30.6
200 8 216.3 405 218.0 50 2 290 15 345 12 33 199.9 216.3 270 135 32.1 46.8 41.6
250 10 267.4 475 269.5 56 2 355 15 410 12 33 248.8 267.4 333 154 48.6 73.8 68.1
300 12 318.5 540 321.0 60 3 410 20 470 16 39 297.9 318.5 400 159 61.1 99.4 96.0
350 14 355.6 585 358.1 64 3 455 20 515 16 39 333.4 355.6 432 168 75.2 126.1 115.0
400 16 406.4 645 409.0 70 3 515 20 570 16 39 381.0 406.4 466 181 97.4 170.0 143.0

備考
1.JIS B 2220を附属書を基準として、SOP形、BL形、WN形の形状と＊印の寸法は参考までに示したものである。
2.WN形の内径 d1は、JIS G3454(圧力配管用炭素鋼鋼管)及びJIS G3456(高温配管用炭素鋼鋼管)のスケジュール40の場合の例を示したものである。

呼び圧力63Kフランジ

　
JIS B 2220-2004(参考)　　　　　単位：㎜
呼び径 適用管
の
外径		 外径 内径 厚み ガスケット座 ハブ元 ボルト穴 ※WN形 重量(kg)
座厚 座径 中心径 数 径 内径 ハブ先 ハブ元 全長 SOP形 BL形 WN形
A B D d0 t f g r C d a b T1
10 3/8 17.3 115 17.8 23 1 52 6 80 4 19 12.7 17.3 40 62 1.6 1.7 1.6
15 1/2 21.7 120 22.2 23 1 55 6 85 4 19 16.1 21.7 42 62 1.8 1.9 1.9
20 3/4 27.2 135 27.7 25 1 60 6 95 4 23 21.4 27.2 46 72 2.4 2.5 2.5
25 1 34.0 140 34.5 27 1 70 6 100 4 23 27.2 34.0 56 75 2.7 2.9 3.5
32 1 1/4 42.7 150 43.2 30 2 80 6 110 4 23 35.5 42.7 60 77 3.4 3.8 3.7
40 1 1/2 48.6 175 49.1 32 2 90 6 130 4 25 41.2 48.6 75 87 5.1 5.6 5.5
50 2 60.5 185 61.1 34 2 105 8 145 8 23 52.7 60.5 92 106 5.5 6.3 6.5
65 2 1/2 76.3 220 77.1 38 2 130 10 175 8 25 65.9 76.3 118 109 5.8 7.2 10.3
80 3 89.1 230 90.0 40 2 140 10 185 8 25 78.1 89.1 130 122 9.9 11.9 12.4
90 3 1/2 101.6 255 102.6 42 2 150 10 205 8 27 90.2 101.6 140 128 12.7 15.4 15.2
100 4 114.3 270 115.4 44 2 165 10 220 8 27 102.3 114.3 154 128 14.7 18.3 17.7
125 5 139.8 325 141.2 50 2 200 12 265 8 33 126.6 139.8 190 160 23.8 30.0 27.6
150 6 165.2 365 166.6 54 2 240 15 305 12 33 151.0 165.2 230 175 30.9 40.2 39.4
200 8 216.3 425 218.0 60 2 290 15 360 12 33 199.9 216.3 280 217 44.6 62.3 60.1
250 10 267.4 500 269.5 68 2 355 20 430 12 39 248.8 267.4 348 258 67.1 97.7 114.0
300 12 318.5 560 321.0 77 3 410 20 485 16 39 297.9 318.5 402 289 88.9 138.1 154.0
350 14 355.6 615 358.1 81 3 455 20 530 16 46 333.4 355.6 438 304 108.5 172.9 191.0
400 16 406.4 680 409.0 89 3 515 20 590 16 46 381.0 406.4 490 317 144.2 236.5 247.0

備考
1.JIS B 2220を附属書を基準として、SOP形、BL形、WN形の形状と＊印の寸法は参考までに示したものである。
2.WN形の内径 d1は、JIS G3454(圧力配管用炭素鋼鋼管)及びJIS G3456(高温配管用炭素鋼鋼管)のスケジュール40の場合の例を示したものである。

水道用フランジF12

　
JIS G 3443-2　　　　　単位：㎜
呼び径 外径 WN径
内径		 管厚 PL径
内径		 厚み 全長 ハブ長 ハブ部 ハブ先径 座径 座厚 ネック
すみ系		 ボルト穴 ガスケット溝 重量(参考)(kg)
中心径 数 径 WN形 PL形 BL形
D5 D t B0 K L X h t D2 D3 M r D4 G1 e S RF形 GF形
8021180.74.290.01840223.8889.112525168419901054.013.893.94.8
100238105.34.5115.41845274.59114.3152251954191151055.014.864.66.1
125263130.84.5141.22045254.59139.8177252206191451056.306.115.88.3
150290155.25.0166.62250285.010165.2204252476191701058.217.997.411.2
200342204.75.8218.02255335.211216.32562529981922010510.710.49.115.4
250410254.26.6269.52460366.413267.43082536082327510516.215.813.624.4
300464304.76.9321.02470468.115318.536235414102332510519.919.516.231.0
350530343.66.0358.126855911.017355.641435472102537510529.328.823.644.3
400582394.46.0409.026956913.019406.446635524122542510534.934.328.453.4
450652445.26.0460.0281057715.021457.251836585122747510546.946.335.672.3
500706496.06.0511.0281057715.021508.057236639122753010552.451.740.085.0
600810597.66.0613.0301108016.022609.667636743162763010566.966.149.9119.8
700928697.2
699.2		7.0
6.0		715.0321309817.0
18.0		24711.278037854163373010593.3
92.0		92.4
91.1		67.1167.4
8001034796.8
798.8		8.0
7.0		817.0341309617.0
18.0		25812.8886379602033833105114
112		113
111		81.9220.8
9001156898.4
900.4		8.0
7.0		919.03615011419.0
20.0		27914.49903710732033935105152
150		151
149		106.2293.4
10001262998.0
1000.0		9.0
8.0		1021.03815011219.0
20.0		281016.0109638117924331032168179
177		176
174		125.4363.1
110013661097.6
1101.6		10.0
8.0		1123.04117012921.0
23.0		311117.6120038128324331134168227
221		223
218		147.1467.7
120014701197.2
1201.2		11.0
9.0		1224.04317012721.0
23.0		321219.2130439138728331236168260
254		256
250		168.6568.0
135016421347.6
1351.6		12.0
10.0		1377.04518013522.0
24.0		341371.6146239155228391390168329
321		324
317		211.3740.3
150018001496.0
1502.0		14.0
11.0		1529.04819014222.0
25.0		361524.01620310171032391544168406
393		401
388		254.0949.7
160019151595.6
1601.6		15.0
12.0		1632.05321015725.0
28.0		401625.617603111820363916562412513
498		501
486		311.01187.0
165019651646.4
1652.4		15.0
12.0		1683.05321015725.0
28.0		401676.418103111870403917082412526
510		514
498		317.01250.0
180021151796.8
1802.8		16.0
13.0		1835.05521015525.0
29.0		411828.819603112020443918562412589
576		576
562		353.01502.0
200023251996.0
2002.0		18.0
15.0		2039.05822016225.0
28.0		432032.021704112230484620612412706
686		691
671		412.01915.0
210024302095.6
2101.6		19.0
16.0		2141.05922016125.0
28.0		442133.622704122335484621612412765
744		750
728		446.02127.0
220025502195.2
2203.2		20.0
16.0		2243.06124017926.0
30.0		462235.223704122440524622612412899
867		883
851		517.02423.0
230026402294.8
2302.8		21.0
17.0		2344.06224017825.0
29.0		462336.824704122545524623612412934
901		917
884		526.02640.0
240027602394.4
2402.4		22.0
18.0		2446.06424017626.0
30.0		482438.4257041326505646246124121050
1010		1030
993		599.02978.0
250028552494.0
2504.0		23.0
18.0		2549.06826019228.0
33.0		512540.0268051327555652256228121170
1120		1140
1090		638.03385.0
260029602593.6
2603.6		24.0
19.0		2651.06826019227.0
32.0		512641.6278051328505652266228121230
1180		1210
1160		674.03639.0
270030802693.2
2703.2		25.0
20.0		2754.07127019928.0
33.0		532743.2288051429706052276228141400
1350		1370
1320		775.04115.0
280031802794.8
2804.8		26.0
21.0		2856.07227019829.0
34.0		542844.8300051430706052287228141470
1410		1440
1380		811.04448.0
300034052994.0
3004.0		29.0
22.0		3061.07629021431.0
36.0		583048.0321051532906452307228151800
1740		1770
1710		983.45583.0

備考 1.仕切弁副管Bに用いるフランジは、Xを長くしてもよい。 2.ボルト穴の配置は、管のすべての軸線を水平にした場合に、そのフランジ面の垂直中心線に対し振り分けとする。 3.F12フランジは、RF形-RF形又はRF形-GF形の組み合せで使用する。 4.PL形、BL形は規格に規定されていない。使用の場合は、使用条件等チェックのこと。 5.呼び径1600A以上の内径は参考とする。

水道用フランジF15

　
JIS G 3443-2　　　　　単位：㎜
呼び径 外径 内径 管厚 厚み 全長 ハブ長 ハブ部 ハブ先径 座径 座厚 ネック
すみ系		 ボルト穴 ガスケット溝 重量
(参考)(kg)
中心径 数 径
D5 D t K L X h T D2 D3 M r D4 G1 e S RF形 GF形
8018580.74.21850325.81089.113025150819901053.92.96
100210105.34.51855376.511114.3155251758191151053.953.80
125250130.84.52055356.511139.8185252108231451055.735.54
150280155.25.02260387.012165.2215252408231701057.787.56
200330204.75.82260387.213216.32562529012232201059.759.46
250400254.26.62470468.415267.432525355122527510515.715.4
300445304.76.924755110.117318.537035400162532510518.017.6
350490343.66.026856913.019355.641535445162537510524.624.2
400560394.46.0281057715.021406.447536510162742510534.534.0
450620445.26.0301108016.022457.253036565202747510543.142.5
500675496.06.0301108016.022508.058536620202753010548.647.9
600795597.66.0341309619.025609.669037730243363010572.771.9
700905697.2
699.2		7.0
6.0		341309618.0
19.0		25711.280037840243373010588.9
87.6		88.0
86.7
8001020796.8
798.8		8.0
7.0		3615011419.0
20.0		27812.8905379502833833105120
119		119
118
9001120898.4
900.4		8.0
7.0		3815011220.0
21.0		28914.410053810502833935105140
138		139
137
10001235998.0
1000.0		9.0
8.0		4217012822.0
23.0		311016.0111038116028391032168186
184		183
181
110013451097.6
1101.6		10.0
8.0		4318013722.0
24.0		321117.6122039127028391134168224
218		220
215
120014651197.2
1201.2		11.0
9.0		4519014523.0
25.0		341219.2132539138032391236168277
270		273
266
135016301347.6
1351.6		12.0
10.0		5121015926.0
28.0		381371.61480310154036451390168370
362		366
357
150017951496.0
1502.0		14.0
11.0		5321015726.0
29.0		401524.01635311170040451544168447
433		442
428
160019151595.6
1601.6		15.0
12.0		5823017228.0
31.0		431625.617603111820404916562412559
543		547
531
165019651646.4
1652.4		15.0
12.0		5823017228.0
31.0		431676.418103111870404917082412576
559		563
547
180021151796.8
1802.8		16.0
13.0		5923017128.0
31.0		441828.819603122020444918562412637
619		624
605
2000 23251996.0
2002.0		18.0
15.0		6224017828.0
31.0		462032.021704122230484920612412772
750		757
735
210024302095.6
2101.6		19.0
16.0		6425018629.0
32.0		482133.622704122335524921612412862
838		846
823
220025502195.2
2203.2		20.0
16.0		6827020231.0
35.0		512235.2237041324405256226124121020
981		1000
965
230026402294.8
2302.8		21.0
17.0		6927020131.0
35.0		522336.8247041325455256236124121060
1030		1050
1010
240027602394.4
2402.4		22.0
18.0		7027020030.0
34.0		522438.4257041326505656246124121060
1120		1150
1110
250028552494.0
2504.0		23.0
18.0		7228020831.0
36.0		542540.0268051427555656256228121260
1210		1230
1180
260029602593.6
2603.6		24.0
19.0		7228020830.0
35.0		542641.6278051428506056266228121320
1270		1300
1240

備考
1.仕切弁副管Bに用いるフランジは、Xを長くしてもよい。
2.F15フランジは、RF形-GF形の組み合せで使用する。

JPI規格フランジ クラス150 PN20

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス150-300は6.3Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格
SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み 厚み
LAP		 隅の
半径
S40 S80 S160 STD XS XXS
A B B0 B1 B H B0 B1 B H O X R Q Q r1
15 1/2 22.2 23.4 16.1 14.3 12.3 21.7 22.2 22.9 15.8 13.8 6.5 21.3 90 30 34.9 9.6 11.2 3
20 3/4 27.7 28.9 21.4 19.4 16.2 27.2 27.7 28.2 20.9 18.9 11.1 26.7 100 38 42.9 11.2 12.7 3
25 1 34.5 35.6 27.2 25.0 21.2 34.0 34.5 34.9 26.6 24.3 15.2 33.4 110 49 50.8 12.7 14.3 3
(32) 1 1/4 43.2 44.3 35.5 32.9 29.9 42.7 43.2 43.7 35.1 32.5 22.8 42.2 115 59 63.5 14.3 15.9 5
40 1 1/2 49.1 50.4 41.2 38.4 34.4 48.6 49.5 50.0 40.9 38.1 28.0 48.3 125 65 73.0 15.9 17.5 6
50 2 61.1 62.7 52.7 49.5 43.1 60.5 61.9 62.5 52.5 49.2 38.3 60.3 150 78 92.1 17.5 19.1 8
65 2 1/2 77.1 78.7 65.9 62.3 57.3 76.3 74.6 75.4 62.7 59.0 45.1 73.0 180 90 104.8 20.7 22.3 8
80 3 90.0 91.6 78.1 73.9 66.9 89.1 90.7 91.4 77.9 73.7 58.4 88.9 190 108 127.0 22.3 23.9 10
(90) 3 1/2 102.6 104.1 90.2 85.4 76.2 101.6 103.4 104.1 90.1 85.4 69.3 101.6 215 122 139.7 22.3 23.9 10
100 4 115.4 116.9 102.3 97.1 87.3 114.3 116.1 116.8 102.3 97.2 80.1 114.3 230 135 157.2 22.3 23.9 11
(125) 5 141.2 143.0 126.6 120.8 108.0 139.8 143.8 144.4 128.2 122.3 103.2 141.3 255 164 185.7 22.3 23.9 11
150 6 166.6 168.4 151.0 143.2 128.8 165.2 170.7 171.4 154.1 146.3 124.4 168.3 280 192 215.9 23.9 25.4 13
200 8 218.0 219.5 199.9 190.9 170.3 216.3 221.5 222.2 202.7 193.7 174.6 219.1 345 246 269.9 27.0 28.6 13
250 10 269.5 271.7 248.8 237.2 210.2 267.4 276.2 277.4 254.6 247.6 – 273.0 405 305 323.8 28.6 30.2 13
300 12 321.0 322.8 297.9 283.7 251.9 318.5 327.0 328.2 304.8 298.4 – 323.8 485 365 381.0 30.2 31.8 13
350 14 358.1 360.2 333.4 317.6 284.2 355.6 359.2 360.2 336.6 330.2 – 355.6 535 400 412.8 33.4 35.0 13
400 16 409.0 411.2 381.0 363.6 325.4 406.4 410.5 411.2 387.4 381.0 – 406.4 595 457 469.9 35.0 36.6 13
450 18 460.0 462.3 428.6 409.6 366.8 457.2 461.8 462.3 438.2 431.8 – 457.0 635 505 533.4 38.1 39.7 13
500 20 511.0 514.4 477.8 455.6 408.0 508.0 513.1 514.4 489.0 482.6 – 508.0 700 559 584.2 41.3 42.9 13
550 22 564.4 – 527.0 501.6 450.8 558.8 – – – – – – 749 616 641.4 46.0 46.0 –
600 24 613.0 616.0 574.6 547.6 490.6 609.6 616.0 616.0 590.6 584.2 – 610.0 815 663 692.2 46.1 47.7 13
単位：㎜
呼び径 JPI規格 重量(kg)
全長 ソケット
深さ		 ボルト穴 リングジョイント座
SO,SW
捻		 LAP WN 中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 隅の半径 WN SO
捻		 BL SW LAP
A B Y d1 C K P E F r2
15 1/2 14 16 46 10 60.3 4 16 – – – – – – 0.51 0.41 0.43 0.42 0.46
20 3/4 14 16 51 11 69.9 4 16 – – – – – – 0.76 0.59 0.64 0.60 0.65
25 1 16 17 54 13 79.4 4 16 63.5 47.63 R15 6.35 8.74 0.8 1.07 0.79 0.87 0.81 0.86
(32) 1 1/4 19 21 56 14 88.9 4 16 73.0 57.15 R17 6.35 8.74 0.8 1.39 1.03 1.16 1.06 1.10
40 1 1/2 21 22 60 16 98.4 4 16 82.5 65.07 R19 6.35 8.74 0.8 1.84 1.36 1.58 1.39 1.43
50 2 24 25 62 17 120.7 4 16 102 82.55 R22 6.35 8.74 0.8 2.74 2.10 2.47 2.15 2.20
65 2 1/2 27 29 68 19 139.7 4 19 121 101.60 R25 6.35 8.74 0.8 4.28 3.25 4.00 3.37 3.40
80 3 29 30 68 21 152.4 4 19 133 114.30 R29 6.35 8.74 0.8 5.20 3.87 4.95 4.02 4.00
(90) 3 1/2 30 32 70 22 177.8 8 19 154 131.78 R33 6.35 8.74 0.8 6.49 4.89 6.42 – 5.06
100 4 32 33 75 24 190.5 8 19 171 149.23 R36 6.35 8.74 0.8 7.45 5.38 7.09 – 5.55
(125) 5 35 36 87 24 215.9 8 22 194 171.45 R40 6.35 8.74 0.8 9.62 6.29 8.72 – 6.43
150 6 38 40 87 27 241.3 8 22 219 193.68 R43 6.35 8.74 0.8 12.1 7.77 11.4 – 7.89
200 8 43 44 100 32 298.4 8 22 273 247.65 R48 6.35 8.74 0.8 20.1 12.4 19.6 – 12.6
250 10 48 49 100 33 362.0 12 26 330 304.80 R52 6.35 8.74 0.8 28.0 17.6 29.1 – 17.8
300 12 54 56 113 40 431.8 12 26 406 381.00 R56 6.35 8.74 0.8 43.5 27.7 43.8 – 28.1
350 14 56 79 125 41 476.3 12 29 425 396.88 R56 6.35 8.74 0.8 58.0 35.3 59.0 – 40.2
400 16 62 87 125 45 539.8 16 29 483 454.02 R64 6.35 8.74 0.8 72.0 44.9 77.0 – 52.0
450 18 67 97 138 49 577.9 16 32 546 517.53 R68 6.35 8.74 0.8 88.0 49.3 94.0 – 58.0
500 20 71 103 143 54 635.0 20 32 597 558.80 R72 6.35 8.74 0.8 111.0 63.0 123.0 – 73.0
550 22 79 – 149 – 692.2 20 35 648 615.95 R80 6.35 8.74 0.8 130.0 73.0 151.0 – –
600 24 81 111 151 64 749.3 20 35 771 673.10 R76 6.35 8.74 0.8 159.0 89.0 188.0 – 101.0

JPI規格フランジ クラス300 PN50

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格
SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み 厚み
LAP		 隅の
半径
S40 S80 S160 STD XS XXS
A B B0 B1 B H B0 B1 B H O X R Q Q r1
15 1/2 22.2 23.4 16.1 14.3 12.3 21.7 22.2 22.9 15.8 13.8 6.5 21.3 95 38 34.9 12.7 14.3 3
20 3/4 27.7 28.9 21.4 19.4 16.2 27.2 27.7 28.2 20.9 18.9 11.1 26.7 115 48 42.9 14.3 15.9 3
25 1 34.5 35.6 27.2 25.0 21.2 34.0 34.5 34.9 26.6 24.3 15.2 33.4 125 54 50.8 15.9 17.5 3
(32) 1 1/4 43.2 44.3 35.5 32.9 29.9 42.7 43.2 43.7 35.1 32.5 22.8 42.2 135 64 63.5 17.5 19.1 5
40 1 1/2 49.1 50.4 41.2 38.4 34.4 48.6 49.5 50.0 40.9 38.1 28.0 48.3 155 70 73.0 19.1 20.7 6
50 2 61.1 62.7 52.7 49.5 43.1 60.5 61.9 62.5 52.5 49.2 38.3 60.3 165 84 92.1 20.7 22.3 8
65 2 1/2 77.1 78.7 65.9 62.3 57.3 76.3 74.6 75.4 62.7 59.0 45.1 73.0 190 100 104.8 23.9 25.4 8
80 3 90.0 91.6 78.1 73.9 66.9 89.1 90.7 91.4 77.9 73.7 58.4 88.9 210 117 127.0 27.0 28.6 10
(90) 3 1/2 102.6 104.1 90.2 85.4 76.2 101.6 103.4 104.1 90.1 85.4 69.3 101.6 230 133 139.7 28.6 30.2 10
100 4 115.4 116.9 102.3 97.1 87.3 114.3 116.1 116.8 102.3 97.2 80.1 114.3 255 146 157.2 30.2 31.8 11
(125) 5 141.2 143.0 126.6 120.8 108.0 139.8 143.8 144.4 128.2 122.3 103.2 141.3 280 178 185.7 33.4 35.0 11
150 6 166.6 168.4 151.0 143.2 128.8 165.2 170.7 171.4 154.1 146.3 124.4 168.3 320 206 215.9 35.0 36.6 13
200 8 218.0 219.5 199.9 190.9 170.3 216.3 221.5 222.2 202.7 193.7 174.6 219.1 380 260 269.9 39.7 41.3 13
250 10 269.5 271.7 248.8 237.2 210.2 267.4 276.2 277.4 254.6 247.6 – 273.0 445 321 323.8 46.1 47.7 13
300 12 321.0 322.8 297.9 283.7 251.9 318.5 327.0 328.2 304.8 298.4 – 323.8 520 375 381.0 49.3 50.8 13
350 14 358.1 360.2 333.4 317.6 284.2 355.6 359.2 360.2 336.6 330.2 – 355.6 585 425 412.8 52.4 54.0 13
400 16 409.0 411.2 381.0 363.6 325.4 406.4 410.5 411.2 387.4 381.0 – 406.4 650 483 469.9 55.6 57.2 13
450 18 460.0 462.3 428.6 409.6 366.8 457.2 461.8 462.3 438.2 431.8 – 457.0 710 533 533.4 58.8 60.4 13
500 20 511.0 514.4 477.8 455.6 408.0 508.0 513.1 514.4 489.0 482.6 – 508.0 775 587 584.2 62.0 63.5 13
550 22 564.4 – 527.0 501.6 450.8 558.8 – – – – – – 838 641 641.4 66.6 66.6 –
600 24 613.0 616.0 574.6 547.6 490.6 609.6 616.0 616.0 590.6 584.2 – 610.0 915 702 692.2 68.3 69.9 13

備考
1.SW,WN形の内径寸法(B)は、注文者の指定による。
2.ねじ込み形フランジはクラス150呼び径15～150までを規定してそのねじの種類はJIS B 0203のRCとする。
3.SW,WNの重量はスケジュール80の場合を示す。

単位：㎜
呼び径 JPI規格 重量(kg)
全長 ソケット
深さ		 ボルト穴 リングジョイント座
SO,SW
捻		 LAP WN 中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 隅の半径 WN SO
捻		 BL SW LAP
A B Y d1 C K P E F r2
15 1/2 21 22 51 10 66.7 4 16 51.0 34.14 R11 5.54 7.14 0.8 0.77 0.65 0.65 0.67 0.71
20 3/4 24 25 56 11 82.6 4 19 63.5 42.88 R13 6.35 8.74 0.8 1.30 1.11 1.11 1.14 1.20
25 1 25 27 60 13 88.9 4 19 70.0 50.80 R16 6.35 8.74 0.8 1.68 1.39 1.43 1.44 1.49
(32) 1 1/4 25 27 64 14 98.4 4 19 79.5 60.33 R18 6.35 8.74 0.8 2.14 1.70 1.83 1.77 1.81
40 1 1/2 29 30 67 16 114.3 4 22 90.5 68.27 R20 6.35 8.74 0.8 3.03 2.51 2.69 2.60 2.66
50 2 32 33 68 17 127.0 8 19 108 82.55 R23 7.92 11.91 0.8 3.59 2.91 3.22 3.00 3.02
65 2 1/2 37 38 75 19 149.2 8 22 127 101.60 R26 7.92 11.91 0.8 5.32 4.22 4.86 4.46 4.37
80 3 41 43 78 21 168.3 8 22 146 123.83 R31 7.92 11.91 0.8 7.28 5.88 6.83 6.24 6.04
(90) 3 1/2 43 44 79 – 184.2 8 22 159 131.78 R34 7.92 11.91 0.8 9.20 7.44 8.85 – 7.64
100 4 46 48 84 – 200.0 8 22 175 149.23 R37 7.92 11.91 0.8 11.9 9.73 11.6 – 9.98
(125) 5 49 51 97 – 235.0 8 22 210 180.98 R41 7.92 11.91 0.8 16.2 12.5 15.8 – 12.7
150 6 51 52 97 – 269.9 12 22 241 211.12 R45 7.92 11.91 0.8 21.1 16.2 21.3 – 16.5
200 8 60 62 110 – 330.2 12 26 302 269.88 R49 7.92 11.91 0.8 32.9 24.8 34.6 – 25.2
250 10 65 95 129 – 387.4 16 29 356 323.85 R53 7.92 11.91 0.8 47.4 35.5 54.0 – 40.2
300 12 71 102 129 – 450.8 16 32 413 381.00 R57 7.92 11.91 0.8 69.0 51.0 79.0 – 59.0
350 14 75 111 141 – 514.4 20 32 457 419.10 R61 7.92 11.91 0.8 95.0 70.0 106.0 – 83.0
400 16 81 121 144 – 571.5 20 35 508 469.90 R65 7.92 11.91 0.8 122.0 90.0 139.0 – 104.0
450 18 87 130 157 – 628.6 24 35 575 533.40 R69 7.92 11.91 0.8 153.0 109.0 175.0 – 129.0
500 20 94 140 160 – 685.8 24 35 635 584.20 R73 9.52 13.49 1.5 188.0 135.0 221.0 – 159.0
550 22 102 – 165 – 743.0 24 42 686 635.00 R81 11.13 15.09 1.5 235.0 160.0 272.0 – –
600 24 105 152 167 – 812.8 24 42 749 692.15 R77 11.13 16.66 1.5 278.0 204.0 341.0 – 239.0

JPI規格フランジ クラス400 PN65

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス400以上は3.2Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格
SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み
(最小)		 隅の
半径
S40 S80 S160 STD XS XXS
A B B0 B1 B H B0 B1 B H O X R Q r1
呼び径15～90まではクラス600と同じ
100 4 115.4 116.9 102.3 97.1 87.3 114.3 116.1 116.8 102.3 97.2 80.1 114.3 255 146 157.2 35.0 11
(125) 5 141.2 143.0 126.6 120.8 108.0 139.8 143.8 144.4 128.2 122.3 103.2 141.3 280 178 185.7 38.1 11
150 6 166.6 168.4 151.0 143.2 128.8 165.2 170.7 171.4 154.1 146.3 124.4 168.3 320 206 215.9 41.3 13
200 8 218.0 219.5 199.9 190.9 170.3 216.3 221.5 222.2 202.7 193.7 174.6 219.1 380 260 269.9 47.7 13
250 10 269.5 271.7 248.8 237.2 210.2 267.4 276.2 277.4 254.6 247.6 – 273.0 445 321 323.8 54.0 13
300 12 321.0 322.8 297.9 283.7 251.9 318.5 327.0 328.2 304.8 298.4 – 323.8 520 375 381.0 57.2 13
350 14 358.1 360.2 333.4 317.6 284.2 355.6 359.2 360.2 336.6 330.2 – 355.6 585 425 412.8 60.4 13
400 16 409.0 411.2 381.0 363.6 325.4 406.4 410.5 411.2 387.4 381.0 – 406.4 650 483 469.9 63.5 13
450 18 460.0 462.3 428.6 409.6 366.8 457.2 461.8 462.3 438.2 431.8 – 457.0 710 533 533.4 66.7 13
500 20 511.0 514.4 477.8 455.6 – 508.0 513.1 514.4 489.0 482.6 – 508.0 775 587 584.2 69.9 13
550 22 564.4 – 527.0 501.6 – 558.8 – – – – – – 838 641 641.4 73.2 –
600 24 613.0 616.0 574.6 547.6 – 609.6 616.0 616.0 590.6 584.2 – 610.0 915 702 692.2 76.2 13
単位：㎜
呼び径 JPI規格 重量(kg)
全長 ソケット
深さ		 ボルト穴 リングジョイント座
LAP SO WN 中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 隅の半径 WN SO BL
A B Y d1 C K P E F r2
呼び径15～90まではクラス600と同じ
100 4 51 51 89 – 200.0 8 26 175 149.23 R37 7.92 11.91 0.8 13.7 11.3 14.0
(125) 5 54 54 102 – 235.0 8 26 210 180.98 R41 7.92 11.91 0.8 18.2 14.2 18.6
150 6 57 57 103 – 269.9 12 26 241 211.12 R45 7.92 11.91 0.8 24.3 18.9 25.8
200 8 68 68 117 – 330.0 12 29 302 269.88 R49 7.92 11.91 0.8 38.2 29.3 42.8
250 10 102 73 124 – 387.4 16 32 356 323.85 R53 7.92 11.91 0.8 54.0 40.7 64.0
300 12 108 79 137 – 450.8 16 35 413 381.00 R57 7.92 11.91 0.8 79.0 59.0 95.0
350 14 117 84 149 – 514.4 20 35 457 419.10 R61 7.92 11.91 0.8 107.0 80.0 125.0
400 16 127 94 152 – 571.5 20 39 508 469.90 R65 7.92 11.91 0.8 136.0 103.0 163.0
450 18 137 98 165 – 628.6 24 39 575 533.40 R69 7.92 11.91 0.8 169.0 123.0 205.0
500 20 146 102 168 – 685.8 24 42 635 584.20 R73 9.52 13.49 1.5 205.0 148.0 255.0
550 22 – 108 171.4 – 743.0 24 45 686 635.00 R81 11.13 15.09 1.5 219.0 176.0 314.0
600 24 159 114 175 – 812.8 24 48 749 692.15 R77 11.13 16.66 1.5 301.0 222.0 388.0

JPI規格フランジ クラス600 PN110

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格
SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み
(最小)		 隅の
半径
S80 S160 XS XXS
A B B0 B1 B H B0 B1 B H O X R Q r1
15 1/2 22.2 23.4 14.3 12.3 21.7 22.2 22.9 13.8 6.5 21.3 95 38 34.9 14.3 3
20 3/4 27.7 28.9 19.4 16.2 27.2 27.7 28.2 18.9 11.1 26.7 115 48 42.9 15.9 3
25 1 34.5 35.6 25.0 21.2 34.0 34.5 34.9 24.3 15.2 33.4 125 54 50.8 17.5 3
(32) 1 1/4 43.2 44.3 32.9 29.9 42.7 43.2 43.7 32.5 22.8 42.2 135 64 63.5 20.0 5
40 1 1/2 49.1 50.4 38.4 34.4 48.6 49.5 50.0 38.1 28.0 48.3 155 70 73.0 22.3 6
50 2 61.1 62.7 49.5 43.1 60.5 61.9 62.5 49.2 38.3 60.3 165 84 92.1 25.4 8
65 2 1/2 77.1 78.7 62.3 57.3 76.3 74.6 75.4 59.0 45.1 73.0 190 100 104.8 28.6 8
80 3 90.0 91.6 73.9 66.9 89.1 90.7 91.4 73.7 58.4 88.9 210 117 127.0 31.8 10
(90) 3 1/2 102.6 104.1 85.4 76.2 101.6 103.4 104.1 85.4 69.3 101.6 230 133 139.7 35.0 10
100 4 115.4 116.9 97.1 87.3 114.3 116.1 116.8 97.2 80.1 114.3 275 152 157.2 38.1 11
(125) 5 141.2 143.0 120.8 108.0 139.8 143.8 144.4 122.3 103.2 141.3 330 189 185.7 44.5 11
150 6 166.6 168.4 143.2 128.8 165.2 170.7 171.4 146.3 124.4 168.3 355 222 215.9 47.7 13
200 8 218.0 219.5 190.9 170.3 216.3 221.5 222.2 193.7 174.6 219.1 420 273 269.9 55.6 13
250 10 269.5 271.7 237.2 210.2 267.4 276.2 277.4 247.6 – 273.0 510 343 323.8 63.5 13
300 12 321.0 322.8 283.7 251.9 318.5 327.0 328.2 298.4 – 323.8 560 400 381.0 66.7 13
350 14 358.1 360.2 317.6 284.2 355.6 359.2 360.2 330.2 – 355.6 605 432 412.8 69.9 13
400 16 409.0 411.2 363.6 325.4 406.4 410.5 411.2 381.0 – 406.4 685 495 469.9 76.2 13
450 18 460.0 462.3 409.6 366.8 457.2 461.8 462.3 431.8 – 457.0 745 546 533.4 82.6 13
500 20 511.0 514.4 455.6 408.0 508.0 513.1 514.4 482.6 – 508.0 815 610 584.2 88.9 13
550 22 564.4 – 501.6 450.8 558.8 – – – – – 870 667 641.4 95.3 –
600 24 613.0 616.0 547.6 490.6 609.6 616.0 616.0 584.2 – 610.0 940 718 692.2 101.6 13

備考
1.SW,WN形の内径寸法(B)は、注文者の指定による。
2.SW,WNの重量はスケジュール80の場合を示す。

単位：㎜
呼び径 JPI規格 重量(kg)
全長 ソケット
深さ		 ボルト穴 リングジョイント座
LAP SO WN 中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 隅の半径 WN SO BL
A B Y d1 C K P E F r2
15 1/2 22 22 52 10 66.7 4 16 51.0 34.14 R11 5.56 7.14 0.8 0.88 0.74 0.76
20 3/4 25 25 57 11 82.6 4 19 63.5 42.88 R13 6.35 8.74 0.8 1.46 1.26 1.28
25 1 27 27 62 13 88.9 4 19 70.0 50.80 R16 6.35 8.74 0.8 1.87 1.56 1.65
(32) 1 1/4 29 29 67 14 98.4 4 19 79.5 60.33 R18 6.35 8.74 0.8 2.52 2.04 2.26
40 1 1/2 32 32 70 16 114.3 4 22 90.5 68.27 R20 6.35 8.74 0.8 3.54 2.98 3.28
50 2 37 37 73 17 127.0 8 19 108 82.55 R23 7.92 11.91 0.8 4.40 3.65 4.16
65 2 1/2 41 41 79 19 149.2 8 22 127 101.60 R26 7.92 11.91 0.8 6.33 5.11 6.09
80 3 46 46 83 21 168.3 8 22 147 128.83 R31 7.92 11.91 0.8 8.69 7.11 8.57
(90) 3 1/2 49 49 86 – 184.2 8 26 159 131.78 R34 7.92 11.91 0.8 11.0 9.0 11.2
100 4 54 54 102 – 215.9 8 26 175 149.23 R37 7.92 11.91 0.8 17.7 14.7 17.5
(125) 5 60 60 114 – 266.7 8 29 210 180.98 R41 7.92 11.91 0.8 29.5 24.6 29.4
150 6 67 67 117 – 292.1 12 29 241 211.12 R45 7.92 11.91 0.8 35.7 29.5 36.4
200 8 76 76 113 – 349.2 12 32 302 269.88 R49 7.92 11.91 0.8 55 44.2 59
250 10 111 86 152 – 431.8 16 35 356 323.85 R53 7.92 11.91 0.8 91 73 98
300 12 117 92 156 – 489.0 20 35 413 381.00 R57 7.92 11.91 0.8 110 87 125
350 14 127 94 165 – 527.0 20 39 457 419.10 R61 7.92 11.91 0.8 131 100 152
400 16 140 106 178 – 603.2 20 42 508 469.90 R65 7.92 11.91 0.8 184 137 214
450 18 152 117 184 – 654.0 20 45 575 533.40 R69 7.92 11.91 0.8 226 175 275
500 20 165 127 190 – 723.9 24 45 635 584.20 R73 9.52 13.49 1.5 284 223 351
550 22 – 133 196.8 – 777.7 24 48 686 635.00 R81 11.13 15.09 1.5 306 258 429
600 24 184 140 203 – 838.2 24 51 749 692.15 R77 11.13 16.66 1.5 408 316 535

JPI規格フランジ クラス900 PN150

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス400以上は3.2Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格
SO
SW
内径		 SW,WN内径 ハブ先
の径		 SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み
(最小)		 全長
S80 S160 XS XXS WN SO
A B B0 B H B0 B1 B H O X R Q Y
呼び径15～65まではクラス1500と同じ
80 3 90.0 73.9 66.9 89.1 90.7 91.4 73.7 58.4 88.9 240 127 127.0 38.1 102 54
100 4 115.4 97.1 87.3 114.3 116.1 116.8 97.2 80.1 114.3 290 159 157.2 44.5 114 70
(125) 5 141.2 120.8 108.0 139.8 143.8 144.4 122.3 103.2 141.3 350 190 185.7 50.8 127 79
150 6 166.6 143.2 128.8 165.2 170.7 171.4 146.3 124.4 168.3 380 235 215.9 55.6 140 86
200 8 218.0 190.9 170.3 216.3 221.5 222.2 193.7 174.6 219.1 470 298 269.9 63.5 162 102
250 10 269.5 237.2 210.2 267.4 276.2 277.4 247.6 – 273.0 545 368 323.8 69.9 184 108
300 12 321.0 283.7 251.9 318.5 327.0 328.2 298.4 – 323.8 610 419 381.0 79.4 200 117
350 14 358.1 317.6 284.2 355.6 359.2 360.2 330.2 – 355.6 640 451 412.8 85.8 213 130
400 16 409.0 363.6 325.4 406.4 410.5 411.2 381.0 – 406.4 705 508 469.9 88.9 216 133
450 18 460.0 409.6 366.8 457.2 461.8 462.3 431.8 – 457.0 785 565 533.4 101.6 229 152
500 20 511.0 455.6 408.0 508.0 513.1 514.4 482.6 – 508.0 855 622 584.2 108.0 248 159
600 24 613.0 547.6 490.6 609.6 616.0 616.0 584.2 – 610.0 1040 749 692.2 139.7 292 203
単位：㎜
呼び径 JPI規格 重量(kg)
ソケット
深さ		 ボルト穴 リングジョイント座
中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 隅の半径 WN SO BL
A B d1 C K P E F r2
呼び径15～65まではクラス1500と同じ
80 3 – 190.5 8 26 156 123.83 R31 7.92 11.91 0.8 13.9 11.7 13.2
100 4 – 235.0 8 32 181 149.23 R37 7.92 11.91 0.8 22.7 19.7 22.1
125 5 – 279.4 8 35 216 180.98 R41 7.92 11.91 0.8 36.6 32.2 36.6
150 6 – 317.5 12 32 241 211.12 R45 7.92 11.91 0.8 48.7 41.9 47.7
200 8 – 393.7 12 39 308 269.88 R49 7.92 11.91 0.8 83 71 83
250 10 – 469.9 16 39 362 323.85 R53 7.92 11.91 0.8 123 102 122
300 12 – 533.4 20 39 419 381.00 R57 7.92 11.91 0.8 167 136 174
350 14 – 558.8 20 42 467 419.10 R62 11.13 16.66 1.5 190 152 206
400 16 – 616.0 20 45 524 469.90 R66 11.13 16.66 1.5 233 184 259
450 18 – 685.8 20 51 594 533.40 R70 12.70 19.84 1.5 317 256 366
500 20 – 749.3 20 54 648 584.20 R74 12.70 19.84 1.5 400 317 461
600 24 – 901.7 20 67 772 692.15 R78 15.88 26.97 2.4 737 605 875

JPI規格フランジ クラス1500 PN250

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格
SO
SW
内径		 SW,WN内径 ハブ先
の径		 SO
SW
内径		 LAP
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み
(最小)		 全長
S80 S160 XS XXS WN SO,SW
A B B0 B H B0 B1 B H O X R Q Y
15 1/2 22.2 14.3 12.3 21.7 22.2 22.9 13.8 6.5 21.3 120 38 34.9 22.3 60 32
20 3/4 27.7 19.4 16.2 27.2 27.7 28.2 18.9 11.1 26.7 130 44 42.9 25.4 70 35
25 1 34.5 25.0 21.2 34.0 34.2 34.9 24.3 15.2 33.4 150 52 50.8 28.6 73 41
(32) 1 1/4 43.2 32.9 29.9 42.7 43.2 43.7 32.5 22.8 42.2 160 64 63.5 28.6 73 41
40 1 1/2 49.1 38.4 34.4 48.6 49.6 50.0 38.1 28.0 48.3 180 70 73.0 31.8 83 44
50 2 61.1 49.5 43.1 60.5 61.9 62.5 49.2 38.3 60.3 215 105 92.1 38.1 102 57
65 2 1/2 77.1 62.3 57.3 76.3 74.6 75.4 59.0 45.1 73.0 245 124 104.8 41.3 105 64
80 3 – 73.9 66.9 89.1 90.7 91.4 73.7 58.4 88.9 265 133 127.0 47.7 117 –
100 4 – 97.1 87.3 114.3 116.1 116.8 97.2 80.1 114.3 310 162 157.2 54.0 124 –
(125) 5 – 120.8 108.0 139.8 143.8 144.4 122.3 103.2 141.3 375 197 185.7 73.1 156 –
150 6 – 143.2 128.8 165.2 170.7 171.4 146.3 124.4 168.3 395 229 215.9 82.6 171 –
200 8 – 190.9 170.3 216.3 221.5 222.2 193.7 174.6 219.1 485 292 269.9 92.1 213 –
250 10 – 237.2 210.2 267.4 276.2 277.4 247.6 – 273.0 585 368 323.8 108.0 254 –
300 12 – 283.7 251.9 318.5 327.0 328.2 298.4 – 323.8 675 451 381.0 123.9 283 –
350 14 – 317.6 284.2 355.6 359.2 360.2 330.2 – 355.6 750 495 412.8 133.4 298 –
400 16 – 363.6 325.4 406.4 410.5 411.2 381.0 – 406.4 825 552 469.9 146.1 311 –
450 18 – 409.6 366.8 457.2 461.8 462.3 431.8 – 457.0 915 597 533.4 162.0 327 –
500 20 – 455.6 408.0 508.0 513.1 514.4 482.6 – 508.0 985 641 584.2 177.8 356 –
600 24 – 547.6 490.6 609.6 616.0 616.0 584.2 – 610.0 1170 762 692.2 203.2 406 –

備考
1.SW,WN形の内径寸法(B)は、注文者の指定による。
2.SW,WNの重量はスケジュール80の場合を示す。
3.SW形はクラス1500呼び径15～65をまたSO形はクラス1500呼び径15～65を規定している。

単位：㎜
呼び径 JPI規格 重量(kg)
ソケット
深さ		 ボルト穴 リングジョイント座
中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 隅の半径 WN SO BL
A B d1 C K P E F r2
15 1/2 10 82.6 4 22 60.5 39.67 R12 6.35 8.74 0.8 1.92 1.78 1.81
20 3/4 11 88.9 4 22 66.5 44.45 R14 6.35 8.74 0.8 2.57 2.34 2.43
25 1 13 101.6 4 26 71.5 50.80 R16 6.35 8.74 0.8 3.74 3.42 3.56
(32) 1 1/4 14 111.1 4 26 81.0 60.33 R18 6.35 8.74 0.8 4.36 3.92 4.16
40 1 1/2 16 123.8 4 29 92.0 68.27 R20 6.35 8.74 0.8 6.02 5.40 5.80
50 2 17 165.1 8 26 124 95.25 R24 7.92 11.91 0.8 11.1 9.98 10.2
65 2 1/2 19 190.5 8 29 137 107.95 R27 7.92 11.91 0.8 14.9 13.4 13.9
80 3 – 203.2 8 32 168 136.53 R35 7.92 11.91 0.8 20.1 – 19.3
100 4 – 241.3 8 35 194 161.93 R39 7.92 11.91 0.8 31.6 – 29.9
(125) 5 – 292.1 8 42 229 193.68 R44 7.92 11.91 0.8 58 – 59
150 6 – 317.5 12 39 248 211.12 R46 9.52 13.49 0.8 70 – 72
200 8 – 393.7 12 45 318 269.88 R50 11.13 16.66 1.5 118 – 121
250 10 – 482.6 12 51 371 323.85 R54 11.13 16.66 1.5 207 – 211
300 12 – 571.5 16 54 438 381.00 R58 14.27 23.01 1.5 312 – 318
350 14 – 635.0 16 60 489 419.10 R63 15.88 26.97 2.4 407 – 422
400 16 – 704.8 16 67 546 469.90 R67 17.48 30.18 2.4 522 – 559
450 18 – 774.7 16 74 613 533.40 R71 17.48 30.18 2.4 689 – 765
500 20 – 831.8 16 80 673 584.20 R75 17.48 33.32 2.4 854 – 969
600 24 – 990.6 16 93 794 692.15 R79 20.62 36.53 2.4 1372 – 1566

JPI規格フランジ クラス2500 PN420

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス400以上は3.2Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 JPI規格 ASME規格(参考) JPI規格 重量
(kg)
SW,WN内径 ハブ先
の径		 SO
SW
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ
元
の径		 座径 厚み
(最小)		 全長 ボルト穴 リングジョイント座
S80 S160 XS XXS WN 中心径 数 径 座径
(最小)		 中心径 リング
番号		 深 幅 すみ径 WN BL
A B B H B0 B H O X R Q Y C K P E F r2
15 1/2 14.3 12.3 21.7 22.2 13.8 6.5 21.3 135 43 34.9 30.2 73 88.9 4 22 65.0 42.88 R13 6.35 8.74 0.8 3.16 3.01
20 3/4 19.4 16.2 27.2 27.7 18.9 11.1 26.7 140 51 42.9 31.8 79 95.2 4 22 73.0 50.80 R16 6.35 8.74 0.8 3.77 3.56
25 1 25.0 21.2 34.0 34.5 24.3 15.2 33.4 150 57 50.8 35.0 89 108.0 4 26 82.5 60.33 R18 6.35 8.74 0.8 5.36 5.09
(32) 1 1/4 32.9 29.9 42.7 43.2 32.5 22.8 42.2 185 73 63.5 38.1 95 130.2 4 29 102 72.23 R21 7.92 11.91 0.8 7.82 7.40
40 1 1/2 38.4 34.4 48.6 49.6 38.1 28.0 48.3 205 79 73.0 44.5 111 146.0 4 32 114 82.55 R23 7.92 11.91 0.8 10.9 10.4
50 2 49.5 43.1 60.5 61.9 49.2 38.3 60.3 235 95 92.1 50.9 127 171.4 8 29 133 101.60 R26 7.92 11.91 0.8 16.3 15.6
65 2 1/2 62.3 57.3 76.3 74.6 59.0 45.1 73.0 265 114 104.8 57.2 143 196.8 8 32 149 111.13 R28 9.52 13.49 1.5 23.8 22.8
80 3 73.9 66.9 89.1 90.7 73.7 58.4 88.9 305 133 127.0 66.7 168 228.6 8 35 168 127.00 R32 9.52 13.49 1.5 36.6 35.0
100 4 97.1 87.3 114.3 116.1 97.2 80.1 114.3 355 165 157.2 76.2 190 273.0 8 42 203 157.18 R38 11.13 16.66 1.5 56.0 54.0
(125) 5 120.8 108.0 139.8 143.8 122.3 103.2 141.3 420 203 185.7 92.1 229 323.8 8 48 241 190.50 R42 12.70 19.84 1.5 93.0 90.0
150 6 143.2 128.8 165.2 170.7 146.3 124.4 168.3 485 235 215.9 108.0 273 368.3 8 54 279 228.60 R47 12.70 19.84 1.5 146.0 142.0
200 8 190.9 170.3 216.3 221.5 193.7 174.6 219.1 550 305 269.9 127.0 318 438.2 12 54 340 279.40 R51 14.27 23.01 1.5 218.0 212.0
250 10 237.2 210.2 267.4 276.2 247.6 – 273.0 675 375 323.8 165.1 419 539.8 12 67 425 342.90 R55 17.48 30.18 2.4 424.0 414.0
300 12 283.7 251.9 318.5 327.0 298.4 – 323.8 760 441 381.0 184.2 464 619.1 12 74 495 406.40 R60 17.48 33.32 2.4 599.0 590.0

備考
1.SW,WN形の内径寸法(B)は、注文者の指定による。
2.SW,WNの重量はスケジュール80の場合を示す。

TAYLOR FORGE 大口径フランジ クラス125 (AWWA C207クラスに同じ)

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス150-300以上は6.3Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 SO
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み ハブ元
の曲率		 全長 ボルト穴 質量(kg)
管厚6.4 管厚12.7 WN SO 中心径 数 径 WN SO BL
A B B0 B A O X R Q r Y1 Y2 C
650 26 666.8 647.6 635.0 660.4 870.0 723.9 743.0 50.8 9.5 127.0 85.7 806.5 24 35 130 104 229
700 28 717.6 698.4 685.8 711.2 927.1 781.1 793.8 52.4 9.5 128.6 87.3 863.6 28 35 147 118 268
750 30 768.4 749.2 736.6 762.0 984.3 831.9 857.3 54.0 9.5 130.2 88.9 914.4 28 35 165 134 312
800 32 819.2 800.0 787.4 812.8 1060.5 889.0 908.1 57.2 9.5 133.4 92.1 977.9 28 41 200 166 382
850 34 870.0 850.8 838.2 863.6 1111.3 939.8 958.9 58.7 9.5 134.9 93.7 1028.7 32 41 214 177 430
900 36 920.8 901.6 889.0 914.4 1168.4 997.0 1022.4 60.3 9.5 136.5 95.3 1085.9 32 41 239 200 490
950 38 971.6 952.4 939.8 965.2 1238.3 1060.5 1073.2 60.3 9.5 136.5 95.3 1149.4 32 41 274 234 553
1000 40 1022.4 1003.2 990.6 1016.0 1289.1 1111.3 1124.0 63.5 9.5 139.7 98.4 1200.2 36 41 298 255 630
1050 42 1073.2 1054.0 1041.4 1066.8 1346.2 1168.4 1193.8 66.7 9.5 142.9 101.6 1257.3 36 41 332 286 724
1100 44 1124.0 1104.8 1092.2 1117.6 1403.4 1219.2 1244.6 66.7 9.5 142.9 101.6 1314.5 40 41 358 309 787
1150 46 1174.8 1155.6 1143.0 1168.4 1454.2 1270.0 1295.4 68.3 9.5 144.5 103.2 1365.3 40 41 378 327 866
1200 48 1225.6 1206.4 1193.8 1219.2 1511.3 1327.2 1358.9 69.9 9.5 146.1 104.8 1422.4 44 41 410 356 958
1250 50 1276.4 1257.2 1244.6 1270.0 1568.5 1378.0 1409.7 69.9 11.1 146.1 104.8 1479.6 44 48 425 369 1016
1300 52 1327.2 1308.0 1295.4 1320.8 1625.6 1435.1 1460.5 73.0 11.1 149.2 108.0 1536.7 44 48 470 411 1150
1350 54 1378.0 1358.8 1346.2 1371.6 1682.8 1492.3 1517.7 76.2 11.1 152.4 111.1 1593.9 44 48 520 457 1290
1500 60 1530.4 1511.2 1498.6 1524.0 1854.2 1657.4 1676.4 79.4 11.1 155.6 114.3 1759.0 52 48 630 560 1634
1650 66 1682.8 1663.6 1651.0 1676.4 2032.0 1816.1 1841.5 85.7 11.1 161.9 123.8 1930.4 52 48 797 726 2130
1800 72 1835.2 1816.0 1803.4 1828.8 2197.1 1993.9 2006.6 88.9 11.1 165.1 127.0 2095.5 60 48 934 861 2585
2100 84 2140.0 2120.8 2108.2 2133.6 2533.7 2298.7 2324.1 98.4 15.9 174.6 136.5 2425.7 64 54 1254 1160 3803
2400 96 2444.8 2425.6 2413.0 2438.4 2876.6 2610.0 2641.6 108.0 22.2 184.2 146.1 2755.9 68 60 1666 1551 5377

TAYLOR FORGE 大口径フランジ クラス250

TAYLOR FORGE 大口径フランジ クラス250

単位：㎜
呼び径 SO
内径		 SW,WN内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み ハブ元
の曲率		 全長 ボルト穴 質量(kg)
管厚6.4 管厚12.7 WN SO 中心径 数 径 WN SO BL
A B B0 B A O X R Q r Y1 Y2 C
650 26 666.8 647.6 635.0 660.4 971.6 774.7 823.9 71.4 9.5 147.6 120.7 876.3 28 48 251 237 389
700 28 717.6 698.4 685.8 711.2 1035.1 838.2 887.4 74.6 9.5 150.8 127.0 939.8 28 48 295 285 466
750 30 768.4 749.2 736.6 762.0 1092.2 895.4 944.6 76.2 9.5 152.4 127.0 997.0 28 48 329 317 533
800 32 819.2 800.0 787.4 812.8 1149.4 952.5 1001.7 79.4 9.5 155.6 130.2 1054.1 28 48 371 359 618
850 34 870.0 850.8 838.2 863.6 1206.5 1003.3 1052.5 82.6 9.5 158.8 133.4 1104.9 28 48 413 399 712
900 36 920.8 901.6 889.0 914.4 1270.0 1054.1 1109.7 85.7 9.5 161.9 136.5 1168.4 32 54 451 435 807
950 38 971.6 952.4 939.8 965.2 1327.2 1104.9 1160.5 87.3 9.5 163.5 139.7 1219.2 32 54 492 476 902
1000 40 1022.4 1003.2 990.6 1016.0 1384.3 1162.1 1217.6 90.5 9.5 166.7 139.7 1276.4 36 54 538 517 1016
1050 42 1073.2 1054.0 1041.4 1066.8 1447.8 1212.9 1281.1 93.7 15.9 176.2 142.9 1339.9 36 54 620 638 1157
1100 44 1124.0 1104.8 1092.2 1117.6 1505.0 1263.7 1338.3 95.3 19.1 177.8 146.1 1397.0 36 54 660 628 1276
1150 46 1174.8 1155.6 1143.0 1168.4 1562.1 1314.5 1395.4 98.4 22.2 181.0 149.2 1454.2 40 54 782 747 1418
1200 48 1225.6 1206.4 1193.8 1219.2 1651.0 1371.6 1484.3 101.6 38.1 184.2 152.4 1543.1 40 54 916 880 1643

備考
1.上記2クラスの呼び圧力は、ASME B 16.1及びASME B16bの規格のもとで鋳鋼の材料に適用されている。
2.呼び圧力クラス125のガスケット座面は、大平面座の規格はなく、全面座のみとなっている。
3.鋳鋼以外の材料を使用した場合は、使用条件を充分にチェックのこと。
4.基本規格寸法はTAYLOR FORGE CAT.571による
5.BL-RF形はTAYLOR FORGEの規格にはなく参考として示す。

TAYLOR FORGE 大口径フランジ クラス175

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス150-300以上は6.3Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 フランジ
の外径		 フランジの厚さ(最小) 平面座
の径		 フランジ
の内径		 ハブの径 フランジ
の全長		 隅の
半径		 ボルト穴 近似重量
差込み
溶接形		 ブライ
ンド形		 ハブ元
の径		 ハブ先
の径		 中心径 数 径 差込み
溶接形		 ブライ
ンド形
A B O Q Q1 R B0 X H Y r C
650 26 800 35.0 42.5 735.0 666.8 701.7 695.3 70 10 758.8 28 23 48 163
700 28 851 35.0 45.5 785.8 717.6 752.5 746.1 70 10 809.6 28 23 51 198
750 30 908 35.0 48.5 843.0 768.4 809.6 803.3 70 10 866.8 36 23 59 240
800 32 959 35.0 51.5 893.8 819.2 860.4 854.1 70 10 917.6 36 23 63 285
850 34 1022 44.5 55.0 947.7 870.0 911.2 903.3 86 10 974.7 36 26 88 345
900 36 1073 44.5 57.5 998.5 920.8 962.0 954.1 86 10 1025.5 36 26 94 399
950 38 1124 51.0 60.5 1049.3 971.6 1012.8 1004.9 95 10 1076.3 36 26 112 461
1000 40 1175 51.0 63.0 1100.1 1022.4 1063.6 1054.1 102 10 1127.1 40 26 120 525
1050 42 1245 60.5 66.5 1160.5 1073.2 1120.8 1111.2 111 11 1190.6 40 29 164 620
1100 44 1295 60.5 69.5 1211.3 1124.0 1171.6 1162.0 111 11 1241.4 40 29 171 703
1150 46 1346 60.5 72.5 1262.1 1174.8 1222.4 1212.8 117 11 1292.2 40 29 183 793
1200 48 1397 67.0 75.5 1312.9 1225.6 1273.2 1263.6 124 11 1343.0 44 29 206 884
1250 50 1448 67.0 78.0 1363.7 1276.4 1324.0 1314.4 124 11 1393.8 44 29 215 989
1300 52 1511 76.5 81.5 1420.8 1327.2 1378.0 1366.8 137 11 1454.2 44 32 269 1123
1350 54 1562 76.5 84.0 1471.6 1378.0 1428.8 1417.6 137 11 1505.0 44 32 279 1238
1500 60 1714 79.5 92.5 1624.0 1530.4 1581.2 1568.4 149 11 1657.4 48 32 325 1645

TAYLOR FORGE 大口径フランジ クラス350

単位：㎜
呼び径 フランジ
の外径		 フランジの厚さ(最小) 平面座
の径		 フランジ
の内径		 ハブの径 フランジ
の全長		 隅の
半径		 ボルト穴 近似重量
差込み
溶接形		 ブライ
ンド形		 ハブ元
の径		 ハブ先
の径		 中心径 数 径 差込み
溶接形		 ブライ
ンド形
A B O Q Q1 R B0 X H Y r C
650 26 832 63.5 62.0 747.7 666.8 708.0 698.5 114 11 777.9 28 29 103 255
700 28 883 63.5 66.0 798.5 717.6 758.8 749.3 114 11 828.7 28 29 110 307
750 30 940 67.0 70.5 855.7 768.4 816.0 806.4 121 11 885.8 32 29 132 372
800 32 991 70.0 74.5 906.5 819.2 866.8 857.2 127 11 936.6 36 29 146 436
850 34 1041 73.0 78.5 957.3 870.0 917.6 908.0 130 11 987.4 40 29 158 507
900 36 1111 79.5 84.0 1020.8 920.8 977.9 966.8 143 11 1054.1 40 32 206 617
950 38 1162 79.5 88.0 1071.6 971.6 1028.7 1017.6 143 11 1104.9 40 32 218 709
1000 40 1213 83.0 92.0 1122.4 1022.4 1079.5 1068.4 149 11 1155.7 44 32 238 808
1050 42 1270 89.0 96.5 1179.5 1073.2 1136.6 1125.5 156 11 1212.8 48 32 277 929
1100 44 1340 95.5 101.5 1239.8 1124.0 1187.4 1174.8 171 14 1276.4 44 35 341 1088
1150 46 1391 108.0 105.5 1290.6 1174.8 1238.2 1225.6 184 14 1327.2 48 35 393 1219
1200 48 1441 108.0 109.5 1341.4 1225.6 1289.0 1276.4 184 14 1378.0 48 35 409 1360

備考
1.基本規格寸法はTAYLOR FORGE CAT No.571による。但しハブの先の径(H)はLADISHI CAT No.55に示す寸法を用いた。またボルト穴の径を丸めたことにより、殆どの呼び径に対し、ボルト穴が平面座に食い込むため、平面座の径(R)を、TAYLOR FORGE寸法から1/16インチ小さい値としている。
2.フランジの内径(B0)は、管の呼び径寸法に6.4㎜加えたものである。
3.BL形の厚み(Q1)は、TAYLOR FORGEにもあるが、計算値を採用している。
4.ガスケット座厚は、クラス175及び350とも1.6㎜。

JPI規格 大口径フランジ シリーズA クラス150

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス150-300以上は6.3Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 870 676 749 66.7 66.7 10 119 806.4 24 35 148 305
700 28 698.4 692.2 685.8 711.2 925 727 800 69.9 69.9 11 124 863.6 28 35 176 360
750 30 749.2 743.0 736.6 762.0 985 781 857 73.1 73.1 11 135 314.4 28 35 208 429
800 32 800.0 793.8 787.4 812.8 1060 832 914 79.4 79.4 11 143 977.9 28 42 256 535
850 34 850.8 844.6 838.2 863.6 1110 883 965 81.0 81.0 13 148 1028.7 32 42 273 596
900 36 901.6 895.4 889.0 914.4 1170 933 1022 88.9 88.9 13 156 1085.8 32 42 326 730
950 38 952.4 946.2 939.8 965.2 1240 991 1073 85.8 85.8 13 156 1149.4 32 42 362 795
1000 40 1003.2 997.0 990.6 1016.0 1290 1041 1124 88.9 88.9 13 162 1200.2 36 42 389 890
1050 42 1054.0 1047.8 1041.4 1066.8 1345 1092 1194 95.3 95.3 13 170 1257.3 36 42 443 1039
1100 44 1104.8 1098.6 1092.2 1117.6 1405 1143 1245 100.1 100.1 13 176 1314.4 40 42 497 1189
1150 46 1155.6 1149.4 1143.0 1168.4 1455 1197 1295 101.6 101.6 13 184 1365.2 40 42 530 1298
1200 48 1206.4 1200.2 1193.8 1219.2 1510 1248 1359 106.4 106.4 13 191 1422.4 44 42 582 1463
1250 50 1257.2 1251.0 1244.6 1270.0 1570 1302 1410 109.6 109.6 13 202 1479.6 44 48 633 1618
1300 52 1308.0 1301.8 1295.4 1320.8 1625 1353 1461 114.3 114.3 13 208 1536.7 44 48 693 1810
1350 54 1358.8 1352.6 1346.2 1371.6 1685 1403 1511 119.1 119.1 13 214 1593.8 44 48 770 2033
1400 56 1409.6 1403.4 1397.0 1422.4 1745 1457 1575 122.3 122.3 13 227 1651.0 48 48 847 2239
1450 58 1460.4 1454.2 1447.8 1473.2 1805 1508 1626 127.0 127.0 13 233 1708.2 48 48 934 2491
1500 60 1511.2 1505.0 1498.6 1524.0 1855 1559 1676 130.2 130.2 13 238 1759.0 52 48 980 2696

JPI規格 大口径フランジ シリーズA クラス300

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 870 721 749 77.8 82.6 10 183 876.3 28 45 277 455
700 28 698.4 692.2 685.8 711.2 1035 775 800 84.2 88.9 11 195 939.8 28 45 338 562
750 30 749.2 743.0 736.6 762.0 1090 827 857 90.5 93.7 11 208 997.0 28 48 387 656
800 32 800.0 793.8 787.4 812.8 1150 881 914 96.9 98.5 11 221 1054.1 28 51 450 766
850 34 850.8 844.6 838.2 863.6 1205 937 965 100.1 103.2 13 230 1104.9 28 51 503 885
900 36 901.6 895.4 889.0 914.4 1270 991 1022 103.2 109.6 13 240 1168.4 32 54 561 1037
950 38 952.4 946.2 939.8 965.2 1170 994 1029 106.4 106.4 13 179 1092.2 32 42 315 871
1000 40 1003.2 997.0 990.6 1016.0 1240 1048 1086 112.8 112.8 13 192 1155.7 32 45 382 1034
1050 42 1054.0 1047.8 1041.4 1066.8 1290 1099 1137 117.5 117.5 13 198 1206.5 32 45 417 1172
1100 44 1104.8 1098.6 1092.2 1117.6 1355 1149 1194 122.3 122.3 13 205 1263.6 32 48 476 1343
1150 46 1155.6 1149.4 1143.0 1168.4 1415 1203 1245 127.0 127.0 13 214 1320.8 28 51 541 1525
1200 48 1206.4 1200.2 1193.8 1219.2 1465 1254 1302 131.8 131.8 13 222 1371.6 32 51 576 1692
1250 50 1257.2 1251.0 1244.6 1270.0 1530 1305 1359 138.2 138.2 13 230 1428.8 32 54 656 1931
1300 52 1308.0 1301.8 1295.4 1320.8 1580 1356 1410 142.9 142.9 13 237 1479.6 32 54 704 2137
1350 54 1358.8 1352.6 1346.2 1371.6 1660 1410 1467 150.9 150.9 13 251 1549.4 28 60 843 2473
1400 56 1409.6 1403.4 1397.0 1422.4 1710 1464 1518 152.4 152.4 13 259 1600.2 28 60 905 2675
1450 58 1460.4 1454.2 1447.8 1473.2 1760 1514 1575 157.2 157.2 13 265 1651.0 32 60 948 2914
1500 60 1511.2 1505.0 1498.6 1524.0 1810 1565 1626 162.0 162.0 13 271 1701.8 32 60 1008 3182

備考
1.内径(B)は注文者の指定による。
2.WNの重量は管厚12.7㎜の場合を示す。

JPI規格 大口径フランジ シリーズA クラス400

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス400以上は3.2Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 970 727 749 88.9 88.5 11 194 876.3 28 48 314 555
700 28 698.4 692.2 685.8 711.2 1035 783 800 95.3 104.8 13 206 939.8 28 51 374 670
750 30 749.2 743.0 736.6 762.0 1090 837 857 101.6 111.2 13 219 997.0 28 54 428 788
800 32 800.0 793.8 787.4 812.8 1150 889 914 108.0 115.9 13 232 1054.1 28 54 498 920
850 34 850.8 844.6 838.2 863.6 1205 945 965 111.2 122.3 14 241 1104.9 28 54 556 1069
900 36 901.6 895.4 889.0 914.4 1270 1100 1022 114.3 128.6 14 251 1168.4 32 54 626 1246
950 38 952.4 946.2 939.8 965.2 1205 1003 1035 123.9 123.9 14 206 1117.6 32 48 427 1096
1000 40 1003.2 997.0 990.6 1016.0 1270 1054 1092 130.2 130.2 14 216 1174.8 32 51 493 1274
1050 42 1054.0 1047.8 1041.4 1066.8 1320 1108 1143 133.4 133.4 14 224 1225.6 32 51 533 1416
1100 44 1104.8 1098.6 1092.2 1117.6 1385 1159 1200 139.7 139.7 14 233 1282.7 32 54 610 1629
1150 46 1155.6 1149.4 1143.0 1168.4 1440 1213 1257 146.1 146.1 14 244 1339.8 36 54 671 1836
1200 48 1206.4 1200.2 1193.8 1219.2 1510 1267 1308 152.4 152.4 14 257 1403.4 28 60 794 2115
1250 50 1257.2 1251.0 1244.6 1270.0 1570 1321 1362 157.2 158.8 14 268 1460.5 32 60 873 2374
1300 52 1308.0 1301.8 1295.4 1320.8 1620 1372 1413 162.0 163.6 14 276 1511.3 32 60 934 2610
1350 54 1358.8 1352.6 1346.2 1371.6 1700 1426 1470 169.9 171.5 14 289 1581.2 28 67 1112 3008
1400 56 1409.6 1403.4 1397.0 1422.4 1755 1480 1527 174.7 176.3 14 298 1632.0 32 67 1189 3284
1450 58 1460.4 1454.2 1447.8 1473.2 1805 1530 1578 177.8 181.0 14 306 1682.8 32 67 1253 3572
1500 60 1511.2 1505.0 1498.6 1524.0 1855 1584 1635 185.8 189.0 14 319 1752.6 32 74 1447 4042

JPI規格 大口径フランジ シリーズA クラス600

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 1015 748 749 108.0 125.5 13 222 914.4 28 51 438 763
700 28 698.4 692.2 685.8 711.2 1075 803 800 111.2 131.8 13 235 965.2 28 54 496 899
750 30 749.2 743.0 736.6 762.0 1130 862 857 114.3 139.7 13 248 1022.4 28 54 560 1058
800 32 800.0 793.8 787.4 812.8 1195 918 914 117.5 147.7 13 260 1079.5 28 60 629 1241
850 34 850.8 844.6 838.2 863.6 1245 973 965 120.7 154.0 14 270 1130.3 28 60 690 1413
900 36 901.6 895.4 889.0 914.4 1315 1032 1022 123.9 162.0 14 283 1193.8 28 67 780 1644
950 38 952.4 946.2 939.8 965.2 1270 1022 1054 152.4 155.5 14 254 1162.0 28 60 662 1494
1000 40 1003.2 997.0 990.6 1016.0 1320 1073 1111 158.8 162.0 14 264 1212.8 32 60 710 1675
1050 42 1054.0 1047.8 1041.4 1066.8 1405 1127 1168 168.3 171.5 14 279 1282.7 28 67 881 2008
1100 44 1104.8 1098.6 1092.2 1117.6 1455 1181 1226 173.1 177.8 14 289 1333.5 32 67 932 2222
1150 46 1155.6 1149.4 1143.0 1168.4 1510 1235 1276 179.4 185.8 14 300 1390.6 32 67 1029 2510
1200 48 1206.4 1200.2 1193.8 1219.2 1595 1289 1334 189.0 195.3 14 316 1460.5 32 74 1224 2924
1250 50 1257.2 1251.0 1244.6 1270.0 1670 1343 1384 196.9 203.2 14 329 1524.0 28 80 1425 3345
1300 52 1308.0 1301.8 1295.4 1320.8 1720 1394 1435 203.2 209.6 14 337 1574.8 32 80 1493 3640
1350 54 1358.8 1352.6 1346.2 1371.6 1780 1448 1492 209.6 217.5 14 349 1632.0 32 80 1650 4062
1400 56 1409.6 1403.4 1397.0 1422.4 1855 1502 1543 217.5 225.5 16 362 1695.4 32 86 1857 4551
1450 58 1460.4 1454.2 1447.8 1473.2 1905 1553 1600 222.3 231.8 16 370 1746.2 32 86 1963 4947
1500 60 1511.2 1505.0 1498.6 1524.0 1995 1610 1657 233.4 242.9 17 389 1822.4 28 93 2362 5706

備考
1.内径(B)は注文者の指定による。
2.WNの重量は管厚12.7㎜の場合を示す。

JPI規格 大口径フランジ シリーズA クラス900

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス400以上は3.2Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 1085 775 749 139.7 160.4 11 286 952.5 20 74 676 1077
700 28 698.4 692.2 685.8 711.2 1170 832 800 142.8 171.5 13 298 1022.4 20 80 802 1337
750 30 749.2 743.0 736.6 762.0 1230 889 857 149.3 182.6 13 311 1085.8 20 80 918 1586
800 32 800.0 793.8 787.4 812.8 1315 946 914 158.8 193.7 13 330 1155.7 20 86 1108 1920
850 34 850.8 844.6 838.2 863.6 1395 1006 965 165.1 204.8 14 349 1225.6 20 93 1289 2276
900 36 901.6 895.4 889.0 914.4 1460 1064 1022 171.5 214.4 14 362 1289.0 20 93 1461 2630
950 38 952.4 946.2 939.8 965.2 1460 1073 1099 190.5 215.9 19 352 1289.0 20 93 1426 2655
1000 40 1003.2 997.0 990.6 1016.0 1510 1127 1162 196.9 223.9 21 364 1339.8 24 93 1506 2913
1050 42 1054.0 1047.8 1041.4 1066.8 1560 1176 1213 206.4 231.8 21 371 1390.6 24 93 1638 3238
1100 44 1104.8 1098.6 1092.2 1117.6 1650 1235 1270 214.4 242.9 22 391 1463.5 24 99 1929 3789
1150 46 1155.6 1149.4 1143.0 1168.4 1735 1292 1334 225.5 255.6 22 411 1536.7 24 105 2251 4397
1200 48 1206.4 1200.2 1193.8 1219.2 1785 1343 1384 233.4 263.6 24 419 1587.5 24 105 2495 4826

JPI規格 大口径フランジ シリーズB クラス75

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 661.9 760 676 705 31.9 31.9 8 57 723.9 36 19 37.7 115
700 28 698.4 692.2 685.8 712.7 815 727 756 31.9 31.9 8 60 774.7 40 19 47.3 133
750 30 749.2 743.0 736.6 763.5 865 778 806 31.9 31.9 8 64 825.5 44 19 51.1 150
800 32 800.0 793.8 787.4 814.3 915 829 857 33.5 35.0 8 68 876.3 48 19 57.2 184
850 34 850.8 844.6 838.2 865.1 965 879 908 33.5 36.6 8 72 927.1 52 19 61.2 213
900 36 901.6 895.4 889.0 915.9 1035 935 965 35.0 40.9 10 84 992.2 40 22 81.5 274
950 38 952.4 946.2 939.8 966.7 1085 896 1016 36.6 43.0 10 87 1043.0 40 22 88.9 316
1000 40 1003.2 997.0 990.6 1017.5 1135 1037 1067 36.6 43.0 10 91 1093.8 44 22 94.2 346
1050 42 1054.0 1047.8 1041.4 1068.3 1185 1087 1118 38.2 46.3 10 94 1144.6 48 22 101 406
1100 44 1104.8 1098.6 1092.2 1119.1 1250 1140 1175 41.4 47.7 10 103 1203.3 36 26 126 466
1150 46 1155.6 1149.4 1143.0 1169.9 1300 1191 1226 43.0 49.3 10 106 1254.1 40 26 135 519
1200 48 1206.4 1200.2 1193.8 1220.7 1355 1241 1276 44.6 52.5 10 110 1304.9 44 26 148 599
1250 50 1257.2 1251.0 1244.6 1271.5 1405 1294 1327 46.2 54.1 10 114 1355.7 44 26 160 662
1300 52 1308.0 1301.8 1295.4 1322.3 1455 1345 1378 46.2 55.7 10 119 1409.7 48 26 168 733
1350 54 1358.8 1352.6 1346.2 1373.1 1510 1397 1429 47.8 58.9 10 124 1460.5 48 26 185 836
1400 56 1409.6 1403.4 1397.0 1423.9 1575 1451 1486 49.3 60.4 11 133 1520.8 40 29 218 933
1450 58 1460.4 1454.2 1447.8 1474.7 1625 1502 1537 50.9 62.0 11 137 1571.6 44 29 230 1017
1500 60 1511.2 1505.0 1498.6 1525.5 1675 1553 1588 54.1 65.2 11 143 1622.4 44 29 250 1134

備考
1.内径(B)は注文者の指定による。
2.WNの重量は管厚12.7㎜の場合を示す。
3.シリーズBクラス75の座厚は2.0㎜とする。

JPI規格 大口径フランジ シリーズB クラス150

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス75～300は6.3Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 661.9 785 684 711 39.8 43.0 10 87 744.5 36 22 61 163
700 28 698.4 692.2 685.8 712.7 835 735 762 43.0 46.2 10 94 795.3 40 22 75 199
750 30 749.2 743.0 736.6 763.5 885 787 813 43.0 49.3 10 98 846.1 44 22 82 238
800 32 800.0 793.8 787.4 814.3 940 840 864 44.6 52.5 10 106 900.1 48 22 94 285
850 34 850.8 844.6 838.2 865.1 1005 892 921 47.7 55.7 10 109 957.3 40 26 113 345
900 36 901.6 895.4 889.0 915.9 1055 945 972 50.9 57.3 10 116 1009.6 44 26 127 390
950 38 952.4 946.2 939.8 968.2 1125 997 1022 52.5 62.0 10 122 1070.0 40 29 151 480
1000 40 1003.2 997.0 990.6 1019.0 1175 1049 1080 54.1 65.2 10 127 1120.8 44 29 164 550
1050 42 1054.0 1047.8 1041.4 1069.8 1225 1102 1130 57.3 66.8 11 132 1171.6 48 29 179 614
1100 44 1104.8 1098.6 1092.2 1120.6 1275 1153 1181 58.9 70.0 11 135 1222.4 52 29 191 695
1150 46 1155.6 1149.4 1143.0 1171.4 1340 1205 1235 60.4 73.1 11 143 1284.3 40 32 224 806
1200 48 1206.4 1200.2 1193.8 1222.2 1390 1257 1289 63.6 76.3 11 148 1335.1 44 32 243 903
1250 50 1257.2 1251.0 1244.6 1273.0 1445 1308 1340 66.8 79.5 11 152 1385.9 48 32 267 1013
1300 52 1308.0 1301.8 1295.4 1323.8 1495 1360 1391 68.4 82.7 11 156 1436.7 52 32 282 1129
1350 54 1358.8 1352.6 1346.2 1374.6 1550 1413 1441 70.0 85.8 11 160 1492.2 56 32 306 1261
1400 56 1409.6 1403.4 1397.0 1425.4 1600 1465 1492 71.6 89.0 14 165 1543.0 60 32 324 1391
1450 58 1460.4 1454.2 1447.8 1476.2 1675 1516 1543 73.1 91.9 14 173 1611.3 48 35 385 1580
1500 60 1511.2 1505.0 1498.6 1527.0 1725 1570 1600 74.7 95.4 14 178 1662.1 52 35 407 1734

JPI規格 大口径フランジ シリーズB クラス300

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 665.2 865 702 737 87.4 87.4 14 143 803.3 32 35 181 387
700 28 698.4 692.2 685.8 716.0 920 756 787 87.4 87.4 14 148 857.2 36 35 206 438
750 30 749.2 743.0 736.6 768.4 990 813 845 92.1 92.1 14 156 920.8 36 39 249 533
800 32 800.0 793.8 787.4 819.2 1055 864 902 101.6 101.6 16 167 977.9 32 42 307 670
850 34 850.8 844.6 838.2 870.0 1110 918 953 101.6 101.6 16 171 1031.9 36 42 331 741
900 36 901.6 895.4 889.0 920.8 1170 965 1010 101.6 101.6 16 179 1089.0 32 45 367 827
950 38 952.4 946.2 939.8 971.6 1220 1016 1060 109.6 109.6 16 190 1139.8 36 45 409 968
1000 40 1003.2 997.0 990.6 1022.4 1275 1067 1114 114.3 114.3 16 197 1190.6 40 45 450 1101
1050 42 1054.0 1047.8 1041.4 1074.7 1335 1118 1168 117.5 117.5 16 203 1244.6 36 48 500 1246
1100 44 1104.8 1098.6 1092.2 1125.5 1385 1173 1219 125.5 125.5 16 213 1295.4 40 48 549 1426
1150 46 1155.6 1149.4 1143.0 1176.3 1460 1229 1270 127.0 128.6 16 221 1365.2 36 51 644 1630
1200 48 1206.4 1200.2 1193.8 1227.1 1510 1278 1327 127.0 133.4 16 222 1416.0 40 51 662 1806
1250 50 1257.2 1251.0 1244.6 1277.9 1560 1330 1378 136.6 138.2 16 233 1466.8 44 51 727 1993
1300 52 1308.0 1301.8 1295.4 1328.7 1615 1383 1429 141.3 142.6 16 241 1517.6 48 51 786 2205
1350 54 1358.8 1352.6 1346.2 1379.5 1675 1435 1480 135.0 147.7 16 238 1578.0 48 51 817 2464
1400 56 1409.6 1403.4 1397.0 1430.3 1765 1494 1537 152.4 155.4 17 267 1651.0 36 60 1086 2884
1450 58 1460.4 1454.2 1447.8 1481.1 1825 1548 1594 152.4 160.4 17 273 1712.9 40 60 1155 3178
1500 60 1511.2 1505.0 1498.6 1531.9 1880 1599 1651 149.3 165.1 17 270 1763.7 40 60 1190 3478

JPI規格 大口径フランジ シリーズB クラス400

ガスケット面仕上げは、JPI規格では中心線平均粗さの区分値でクラス400以上は3.2Ra。ASME規格では全クラス共通で125-500uni(半径1.6㎜の円形先端を持つ切削バイトで歩み1.0－0.6㎜、深さ0.08－0.03㎜のU字形のミゾを渦巻き状または同心円状に切る。1インチ当たり24-40ミゾ)

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 850 689 711 88.9 88.9 11 149 781.0 28 39 174 393
700 28 698.4 692.2 685.8 711.2 915 740 762 95.3 95.3 13 159 838.2 24 42 215 490
750 30 749.2 743.0 736.6 762.0 970 794 819 101.6 101.6 13 170 895.4 28 42 248 585
800 32 800.0 793.8 787.4 812.8 1035 845 873 108.0 108.0 13 179 952.5 28 45 296 706
850 34 850.8 844.6 838.2 863.6 1085 899 927 111.2 111.2 14 187 1003.3 32 45 320 797
900 36 901.6 895.4 889.0 914.4 1155 952 981 119.1 119.2 14 200 1066.8 28 48 397 971

JPI規格 大口径フランジ シリーズB クラス600

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 890 698 727 111.2 111.3 13 181 806.4 28 45 256 525
700 28 698.4 692.2 685.8 711.2 955 752 784 115.9 115.9 13 190 863.6 28 48 303 630
750 30 749.2 743.0 736.6 762.0 1020 806 841 125.5 127.0 13 205 927.1 28 51 368 786
800 32 800.0 793.8 787.4 812.8 1085 860 895 130.2 134.9 13 216 984.2 28 54 429 943
850 34 850.8 844.6 838.2 863.6 1160 914 953 141.3 144.2 14 233 1054.1 24 60 540 1156
900 36 901.6 895.4 889.0 914.4 1215 968 1010 146.1 150.9 14 243 1104.9 28 60 590 1320

JPI規格 大口径フランジ シリーズB クラス900

単位：㎜
呼び径 内径 ハブ先
の径		 外径 ハブ元
の径		 座径 厚み(最小) 隅の
半径		 全長 ボルト穴 質量(kg)
管厚6.4 管厚9.5 管厚12.7 WN BL 中心径 数 径 WN BL
A B B H O X R Q Q1 r Y C
650 26 647.6 641.4 635.0 660.4 1020 743 762 135.0 154.0 11 259 901.7 20 67 528 903
700 28 698.4 692.2 685.8 711.2 1105 797 819 147.7 166.7 13 276 971.6 20 74 667 1142
750 30 749.2 743.0 736.6 762.0 1180 851 876 155.6 176.1 13 289 1035.0 20 80 786 1373
800 32 800.0 793.8 787.4 812.8 1240 908 927 160.4 186.0 13 303 1092.2 20 80 892 1614
850 34 850.8 844.6 838.2 863.6 1315 962 991 171.5 195.0 14 319 1155.7 20 86 1055 1902
900 36 901.6 895.4 889.0 914.4 1345 1016 1029 173.1 201.7 14 325 1200.2 24 80 1062 2059

備考
1.内径(B)は注文者の指定による。
2.BL形の厚み(Q1)は最小厚みを示し、うず巻形ガスケット使用の場合を示す。(但し、クラス75を除く)
3.WNの重量は管厚12.7㎜の場合を示す。

真空装置用フランジ

JIS B 2290-1998 (2004確認)
呼び径 適用する
鋼管の外径
d		 フランジ
の径
D		 フランジの各部寸法 ボルト穴 ボルト
の呼び		 ガスケットの溝
フランジの厚さ f g 中心円
の径
C		 数 径
h		 内径
G1		 外径
G2		 深さ
S
鋳造
フランジ		 その他
の
10 17.3 70 10 8 1 38 50 4 10 M8 24 34 3
20 27.2 80 10 8 1 48 60 4 10 M8 34 44 3
25 34.0 90 10 8 1 58 70 4 10 M8 40 50 3
40 48.6 105 12 10 1 72 85 4 10 M8 55 65 3
50 60.5 120 12 10 1 88 100 4 10 M8 70 80 3
65 76.3 145 12 10 1 105 120 4 12 M10 85 95 3
80 89.1 160 14 12 2 120 135 4 12 M10 100 110 3
100 114.3 185 14 12 2 145 160 8 12 M10 120 130 3
125 139.8 210 14 12 2 170 185 8 12 M10 150 160 3
150 165.2 235 14 12 2 195 210 8 12 M10 175 185 3
200 216.3 300 18 16 2 252 270 8 15 M12 225 241 4.5
250 267.4 350 18 16 2 302 320 12 15 M12 275 291 4.5
300 318.5 400 18 16 2 352 370 12 15 M12 325 341 4.5
350 355.6 450 – 20 2 402 420 12 15 M12 380 396 4.5
400 406.4 520 – 20 2 458 480 12 18.5 M16 430 446 4.5
450 457.2 575 – 20 2 511 535 16 18.5 M16 480 504 7
500 508.0 625 – 22 2 561 585 16 18.5 M16 530 554 7
550 558.8 680 – 24 2 616 640 16 18.5 M16 585 609 7
600 609.6 750 – 24 2 672 700 16 23 M20 640 664 7
650 660.4 800 – 24 2 722 750 20 23 M20 690 714 7
700 711.2 850 – 26 2 772 800 20 23 M20 740 764 7
750 762.0 900 – 26 2 822 850 20 23 M20 790 814 7
800 812.8 955 – 26 2 877 905 24 23 M20 845 869 7
900 914.4 1065 – 28 2 983 1015 24 25 M22 950 974 7
1000 1016.0 1170 – 28 2 1088 1120 24 25 M22 1055 1079 7

備考
1.適用する管の外径(d)は、表中のものまたはこれに近いものを使用する。
2.フランジの連結面は、破線で示したようにすることができる
3.フランジのボルト締付面は、フランジ連結面に平行に仕上げる。
4.ボルトの材料は、原則としてJIS G 3101のSS41とする。
5.ガスケットのOリングを使用する場合は、みぞの面取りを上記寸法より小さくすることができる。

船用排ガス管鋼製フランジの基準寸法

1.適用範囲
　　　この規格は、船用排ガス管、煙路などに使用する呼び径550㎜
　　　以上の大口径低圧鋼製フランジの基準寸法について規定する。
2.種類
　　種類は使用する材料の形状により、下の表のとおりとする。

種類 使用する材料の形状
F形 JIS G3193の鋼板または板状に鍛造したもの
A形 JIS G3192の等辺山形鋼

3.寸法
　　寸法は、付表1及び付表2による。
4.材料
　　寸法の規定の基準として材料は、JIS G3101のSS400、
JIS G3201のSF440Aまたは、JIS G4051のS25Cによる。
JIS F 7805-1976 (1993確認)
呼び径 適用す
る鋼管
の外径		 フランジ ボルト
のねじ
の呼び
D t ボルト穴
中心円の径 C 数 h
550 558.8 660 16 620 16 23 M20
600 609.6 710 16 670 16 23 M20
650 660.4 760 16 720 16 23 M20
700 711.2 815 16 775 16 23 M20
750 762.0 865 16 825 20 23 M20
800 812.8 915 16 875 20 23 M20
850 863.6 965 16 925 20 23 M20
900 914.4 1025 18 980 20 25 M22
950 962.0 1075 18 1030 20 25 M22
1000 1016.0 1125 18 1080 20 25 M22
1050 1062.0 1175 18 1130 24 25 M22
1100 1117.6 1225 18 1180 24 25 M22
1150 1162.0 1275 18 1230 24 25 M22
1200 1219.2 1325 18 1280 24 25 M22
1250 1262.0 1375 18 1330 28 25 M22
1300 1312.0 1425 18 1380 28 25 M22
1350 1371.6 1475 18 1430 28 25 M22
1400 1412.0 1525 20 1480 28 25 M22
1450 1462.0 1595 20 1540 28 27 M24
1500 1524.0 1645 20 1590 28 27 M24
1600 1612.0 1745 20 1690 28 27 M24
1700 1712.0 1845 20 1790 28 27 M24
1800 1812.0 1950 20 1895 32 27 M24
1900 1912.0 2050 20 1995 32 27 M24
2000 2012.0 2150 20 2095 36 27 M24
2100 2116.0 2250 24 2195 36 27 M24
2200 2216.0 2350 24 2295 40 27 M24
2300 2316.0 2450 24 2395 40 27 M24
2400 2416.0 2550 24 2495 40 27 M24
2500 2516.0 2650 24 2595 48 27 M24
2600 2616.0 2750 24 2695 48 27 M24
