ステンレス継手 T

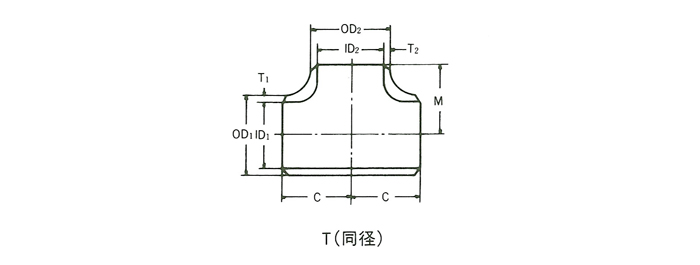

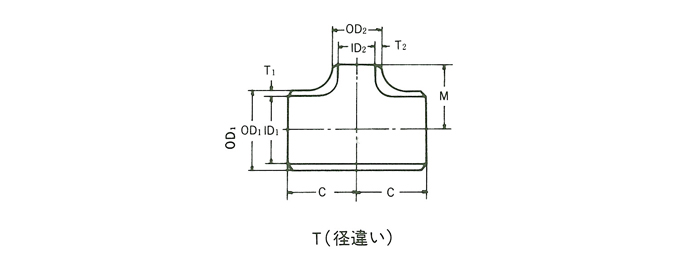

ステンレス鋼製T(同径、径違い)

単位 ㎜
径の呼び 外形
OD
Sch 5S Sch 10S Sch 20S Sch 40 Sch 80
母管×枝管 内径
ID
厚さ
T
内径
ID
厚さ
T
内径
ID
厚さ
T
内径
ID
厚さ
T
内径
ID
厚さ
T
1/2 × 1/2 21.7 18.4 1.65 17.5 2.1 16.7 2.5 16.1 2.8 14.3 3.7
3/4 × 3/4 , 1/2 27.2 23.9 1.65 23.0 2.1 22.2 2.5 21.4 2.9 19.4 3.9
1 × 1 , 3/4 , 1/2 34.0 30.7 1.65 28.4 2.8 28.0 3.0 27.2 3.4 25.0 4.5
1 1/4 × 1 1/4 , 1 , 3/4 , 1/2 42.7 39.4 1.65 37.1 2.8 36.7 3.0 35.5 3.6 32.9 4.9
1 1/2 × 1 1/2 , 1 1/4 , 1 , 3/4 , 1/2 48.6 45.3 1.65 43.0 2.8 42.6 3.0 41.2 3.7 38.4 5.1
2 × 2 , 1 1/2 , 1 1/4 , 1 , 3/4 60.5 57.2 1.65 54.9 2.8 53.5 3.5 52.7 3.9 49.5 5.5
2 1/2 × 2 1/2 , 2 , 1 1/2 , 1 1/4 , 1 76.3 72.1 2.1 70.3 3.0 69.3 3.5 65.9 5.2 62.3 7.0
3 × 3 , 2 1/2 , 2 , 1 1/2 , 1 1/4 89.1 84.9 2.1 83.1 3.0 81.1 4.0 78.1 5.5 73.9 7.6
3 1/2 × 3 1/2 , 3 , 2 1/2 , 2 , 1 1/2 101.6 97.4 2.1 95.6 3.0 93.6 4.0 90.2 5.7 85.4 8.1
4 × 4 , 3 1/2 , 3 , 2 1/2 , 2 , 1 1/2 114.3 110.1 2.1 108.3 3.0 106.3 4.0 102.3 6.0 97.1 8.6
5 × 5 , 4 , 3 1/2 , 3 , 2 1/2 , 2 139.8 134.2 2.8 133.0 3.4 129.8 5.0 126.6 6.6 120.8 9.5
6 × 6 , 5 , 4 , 3 1/2 , 3 , 2 1/2 165.2 159.6 2.8 158.4 3.4 155.2 5.0 151.0 7.1 143.2 11.0
8 × 8 , 6 , 5 , 4 , 3 1/2 216.3 210.7 2.8 208.3 4.0 203.3 6.5 199.9 8.2 190.9 12.7
10 × 10 , 8 , 6 , 5 , 4 267.4 260.6 3.4 259.4 4.0 254.4 6.5 248.8 9.3 237.2 15.1
12 × 12 , 10 , 8 , 6 , 5 318.5 310.5 4.0 309.5 4.5 305.5 6.5 297.9 10.3 283.7 17.4

径の呼び12"迄は通常1シームとなりますので、シームレス品(径の呼び10"迄)御希望の場合は事前御打合せ願います。


単位 ㎜
径の呼び 中心から端面までの距離 概略重量(kg) 径の呼び
母管×枝管 C M Sch 5S Sch 10S Sch 20S Sch 40 Sch 80 A B
1/2 × 1/2 25.4 25.4 0.053 0.066 0.077 0.085 0.107 15 1/2
3/4 × 3/4 , 1/2 28.6 28.6 , 28.6 0.075 0.094 0.110 0.126 0.162 20 3/4
1 × 1 , 3/4 , 1/2 38.1 38.1 ,38.1 , 38.1 0.128 0.210 0.223 0.250 0.319 25 1
1 1/4 × 1 1/4 , 1 , 3/4 , 1/2 47.6 47.6 , 47.6 , 47.6 , 47.6 0.203 0.335 0.357 0.422 0.555 32 1 1/4
1 1/2 × 1 1/2 , 1 1/4 , 1 , 3/4 , 1/2 57.2 57.2 , 57.2 , 57.2 , 57.2 , 57.2 0.281 0.466 0.497 0.604 0.806 40 1 1/2
2 × 2 , 1 1/2 , 1 1/4 , 1 , 3/4 63.5 63.5 , 60.3 , 57.2 , 50.8 , 44.5 0.384 0.638 0.788 0.872 1.20 50 2
2 1/2 × 2 1/2 , 2 , 1 1/2 , 1 1/4 , 1 76.2 76.2 , 69.9 , 66.7 , 63.5 , 57.2 0.732 1.03 1.20 1.74 2.28 65 2 1/2
3 × 3 , 2 1/2 , 2 , 1 1/2 , 1 1/4 85.7 85.7 , 82.6 , 76.2 , 73.0 , 69.9 0.958 1.35 1.78 2.41 3.25 80 3
3 1/2 × 3 1/2 , 3 , 2 1/2 , 2 , 1 1/2 95.3 95.3 , 92.1 , 88.9 , 82.6 , 79.4 1.21 1.71 2.26 3.17 4.39 90 3 1/2
4 × 4 , 3 1/2 , 3 , 2 1/2 , 2 , 1 1/2 104.8 104.8 , 101.6 , 98.4 , 95.3 , 88.9 , 85.7 1.49 2.12 2.80 4.12 5.77 100 4
5 × 5 , 4 , 3 1/2 , 3 , 2 1/2 , 2 123.8 123.8 , 117.5 , 114.3 , 111.1 , 108.0 , 104.8 2.85 3.45 5.01 6.54 9.20 125 5
6 × 6 , 5 , 4 , 3 1/2 , 3 , 2 1/2 142.8 142.9 , 136.5 , 130.2 , 127.0 , 123.8 , 120.7 3.88 4.70 6.84 9.58 14.5 150 6
8 × 8 , 6 , 5 , 4 , 3 1/2 177.8 177.8 , 168.3 , 161.9 , 155.6 , 152.4 6.27 8.91 14.3 17.9 27.1 200 8
10 × 10 , 8 , 6 , 5 , 4 215.9 215.9 , 203.2 , 193.7 , 190.5 , 184.2 11.4 13.4 21.5 30.4 48.3 250 10
12 × 12 , 10 , 8 , 6 , 5 254.0 254.0 , 241.3 , 328.6 , 219.1 , 215.9 18.7 21.0 30.1 47.2 77.9 300 12

単位 ㎜
径の呼び
母管×枝管
外形
OD
Sch 10S Sch 20S Sch 40
内径
ID
厚さ
T
内径
ID
厚さ
T
内径
ID
厚さ
T
14 × 14 , 12 , 10 , 8 , 6 355.6 345.6 5.0 339.6 8.0 333.4 11.1
16 × 16 , 14 , 12 , 10 , 8 , 6 406.4 396.4 5.0 390.4 8.0 381.0 12.7
18 × 18 , 16 , 14 , 12 , 10 457.2 447.2 5.0 441.2 8.0 428.6 14.3
20 × 20 , 18 , 16 , 14 , 12 , 10 , 8 508.0 497.0 5.5 489.0 9.5 477.8 15.1
22 × 22 , 20 , 18 , 16 558.8 547.8 5.5 539.8 9.5 527.0 15.9
24 × 24 , 22 , 20 , 18 609.6 596.6 6.5 590.6 9.5 574.6 17.5
26 × 26 , 24 , 22 , 20 660.4 644.4 8.0 635.0 12.7 - -
28 × 28 , 26 , 24 , 22 711.2 695.2 8.0 685.8 12.7 676.2 17.5
30 × 30 , 28 , 26 , 24 762.0 746.0 8.0 736.6 12.7 727.0 17.5
32 × 32 , 30 , 28 , 26 812.8 796.8 8.0 787.4 12.7 777.8 17.5
34 × 34 , 32 , 30 , 28 863.6 847.6 8.0 838.2 12.7 828.6 17.5
36 × 36 , 34 , 32 , 30 914.4 898.4 8.0 889.0 12.7 876.2 19.1
38 × 38 , 36 , 34 , 32 965.2 - - - - - -
40 × 40 , 38 , 36 , 34 1016.0 997.0 9.5 987.4 14.3 963.6 26.2
42 × 42 , 40 , 38 , 36 1066.8 - - - - - -
44 × 44 , 42 , 40 , 38 1117.6 - - - - - -
46 × 46 , 44 , 42 , 40 1168.4 - - - - - -
48 × 48 , 46 , 44 , 42 1219.2 - - - - - -

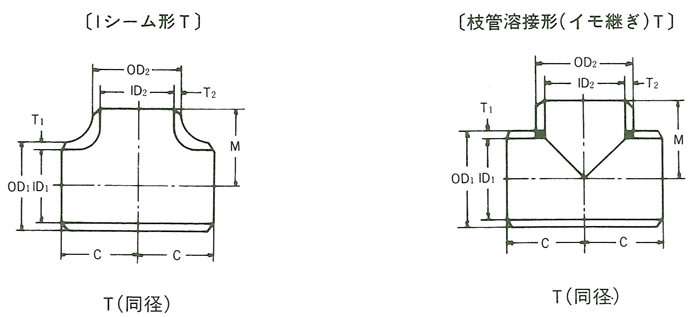

注)①径の呼び14"迄は1シーム又は枝管溶接形(イモ継ぎ)Tとなります。
②本表以外の段落、厚さ及び48B(1200A)を超えるものも製作可能ですので別途ご相談下さい。


単位 ㎜
径の呼び
母管×枝管
中心から端面までの距離 概略重量(kg) 径の呼び
C M Sch 10S Sch 20S Sch 40 A B
14 × 14 , 12 , 10 , 8 , 6 279.4 279.4 , 269.9 , 257.2 , 247.7 , 238.1 28.5 45.3 62.2 350 14
16 × 16 , 14 , 12 , 10 , 8 , 6 304.8 304.8 , 304.8 , 295.3 , 273.1 , 263.5 35.2 55.9 87.7 400 16
18 × 18 , 16 , 14 , 12 , 10 342.9 342.9 , 330.2 , 330.2 , 320.2 , 308.0 44.6 70.9 124.9 450 18
20 × 20 , 18 , 16 , 14 , 12 , 10 , 8 381.0 381.0 , 368.3 , 355.6 , 346.1 , 333.4 , 323.9 60.6 103.8 163.1 500 20
22 × 22 , 20 , 18 , 16 419.4 419.1 , 406.4 , 393.7 , 381.0 73.4 125.8 208.1 550 22
24 × 24 , 22 , 20 , 18 431.8 431.8 , 431.8 , 431.8 , 419.1 95.7 139.2 253.0 600 24
26 × 26 , 24 , 22 , 20 495.3 495.3 , 482.6 , 469.9 , 457.2 148.7 234.3 - 650 26
28 × 28 , 26 , 24 , 22 520.7 520.7 , 520.7 , 508.0 , 495.3 167.3 263.8 361.0 700 28
30 × 30 , 28 , 26 , 24 558.8 558.8 , 546.1 , 546.1 , 533.4 192.6 303.9 416.0 750 30
32 × 32 , 30 , 28 , 26 596.9 596.9 , 584.2 , 571.5 , 571.5 219.7 346.7 474.9 800 32
34 × 34 , 32 , 30 , 28 635.0 635.0 , 622.3 , 609.6 , 596.9 248.6 392.4 537.7 850 34
36 × 36 , 34 , 32 , 30 673.1 673.1 , 660.4 , 647.7 , 635.0 279.2 440.9 658.4 900 36
38 × 38 , 36 , 34 , 32 711.2 711.2 , 711.2 , 698.5 , 685.8 - - - - -
40 × 40 , 38 , 36 , 34 749.3 749.3 , 749.3 , 736.6 , 723.9 410.1 614.3 1112.2 1000 40
42 × 42 , 40 , 38 , 36 762.0 711.2 , 711.2 , 711.2 , 711.2 - - - 1050 42
44 × 44 , 42 , 40 , 38 812.8 762.0 , 762.0 , 749.3 , 736.6 - - - 1100 44
46 × 46 , 44 , 42 , 40 850.9 800.1 , 800.1 , 787.4 , 774.7 - - - 1150 46
48 × 48 , 46 , 44 , 42 889.0 838.2 , 838.2 , 838.2 , 812.8 - - - 1200 48
