ステンレス継手 ラップジョイント

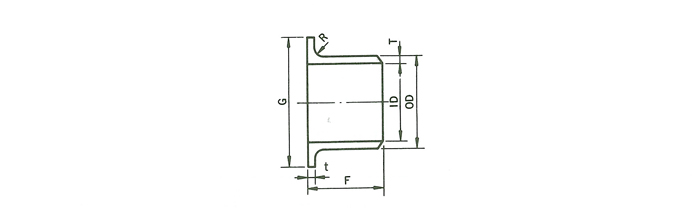

ステンレス鋼製ラップジョイントスタブエンド

単位 ㎜
径の呼び 外形
OD
Sch 5S Sch 10S Sch 20S Sch 40 F つば径G R 概略重量(kg)
(10kの場合)
A B 内径
ID
厚さ
T
内径
ID
厚さ
T
内径
ID
厚さ
T
内径
ID
厚さ
T
呼び
圧力
5k
呼び
圧力
10k
呼び
圧力
16k
呼び
圧力
20k
Sch
5S
Sch
10S
Sch
20S
Sch
40
15 1/2 21.7 18.4 1.65 17.5 2.1 16.7 2.5 16.1 2.8 30 44 51 51 51 3 0.047 0.060 0.070 0.077
20 3/4 27.2 23.9 1.65 23.0 2.1 22.2 2.5 21.4 2.9 30 49 56 56 56 3 0.058 0.073 0.086 0.099
25 1 34.0 30.7 1.65 28.4 2.8 28.0 3.0 27.2 3.4 50 59 67 67 67 3 0.104 0.172 0.184 0.206
32 1 1/4 42.7 39.4 1.65 37.1 2.8 36.7 3.0 35.5 3.6 50 70 76 76 76 4 0.130 0.217 0.232 0.276
40 1 1/2 48.6 45.3 1.65 43.0 2.8 42.6 3.0 41.2 3.7 50 75 81 81 81 4 0.145 0.242 0.258 0.315
50 2 60.5 57.2 1.65 54.9 2.8 53.5 3.5 52.7 3.9 50 85 96 96 96 4 0.184 0.308 0.383 0.424
65 2 1/2 76.3 72.1 2.1 70.3 3.0 69.3 3.5 65.9 5.2 50 110 116 116 116 5 0.303 0.430 0.499 0.731
80 3 89.1 84.9 2.1 83.1 3.0 81.1 4.0 78.1 5.5 50 121 126 132 132 5 0.324 0.484 0.640 0.870
90 3 1/2 101.6 97.4 2.1 95.6 3.0 93.6 4.0 90.2 5.7 50 131 136 145 145 5 0.378 0.536 0.710 1.00
100 4 114.3 110.1 2.1 108.3 3.0 106.3 4.0 102.3 6.0 50 141 151 160 160 5 0.432 0.614 0.815 1.20
125 5 139.8 134.2 2.8 133.0 3.4 129.8 5.0 126.6 6.6 50 176 182 195 195 6 0.726 0.878 1.28 1.68
150 6 165.2 159.6 2.8 158.4 3.4 155.2 5.0 151.0 7.1 50 206 212 230 230 6 0.887 1.08 1.57 2.21
200 8 216.3 210.7 2.8 208.3 4.0 203.3 6.5 199.9 8.2 65 252 262 275 275 6 1.36 1.94 3.12 3.93
250 10 267.4 260.6 3.4 259.4 4.0 254.4 6.5 248.8 9.3 65 317 324 345 345 6 2.15 2.53 4.08 5.80
300 12 318.5 310.5 4.0 309.5 4.5 305.5 6.5 297.9 10.3 65 360 368 395 395 9 2.89 3.25 4.67 7.34
350 14 355.6 347.6 4.0 345.6 5.0 339.6 7.9 333.4 11.1 75 403 413 440 440 9 3.73 4.66 7.41 10.21
400 16 406.4 397.4 4.5 396.4 5.0 390.4 8.0 381.0 12.7 75 463 475 495 495 9 5.08 5.64 8.98 14.15
450 18 457.2 448.8 4.5 447.2 5.0 441.2 8.0 428.6 14.3 75 523 530 560 560 9 5.83 6.47 10.31 18.27
500 20 508.0 498.0 5.0 497.0 5.5 489.0 7.9 477.8 15.1 75 573 585 615 615 9 7.33 8.06 13.85 21.86
550 22 558.8 548.8 5.0 547.8 5.5 539.8 9.5 527.0 15.9 75 630 640 670 670 9 8.22 9.04 15.54 25.82
600 24 609.6 598.6 5.5 596.6 6.5 590.6 9.5 574.6 17.5 75 680 690 720 720 9 9.81 11.58 16.87 30.81

注)①ガスケット座の表面粗さはJIS B 0031(面の肌の図示方法)に規定する6.3a以下となっています。
②径の呼び350A(14B)以上のものについては、長さ(F)75㎜以外に150㎜の製品も製造しております。また、直管部とつば部を周溶接するものもあります。
③本表はJPF SP 001に基づきます。
